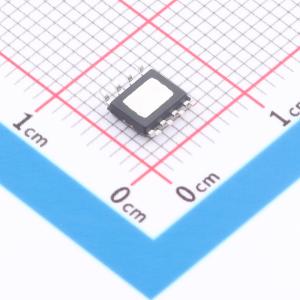

温馨提醒：图片仅供参考，商品以实物为准

RY9430DP8

38V 3A 500KHz 同步降压调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: RY9430是一款高频率、同步整流、降压型开关模式转换器,具有内部功率MOSFET。该器件提供宽广的输入电压范围（4.5V至38V）,连续输出电流为3A,开关频率为500KHz。ECOT PSM控制模式提供快速瞬态响应和易于设计的环路。内置软启动和多种保护功能,如短路保护、过流限制、过压保护和热关断。适用于汽车系统、打印机系统、网络终端设备、工业电源系统、安全监控摄像头和分布式电源系统。
品牌名称: RYCHiP(蕊源)
商品型号: RY9430DP8
商品编号: C2879809
商品封装: ESOP-8
包装方式: 编带
商品毛重: 0.182748克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

一款高频、同步整流、降压型开关模式转换器，内置功率MOSFET。它提供不同的频率和反馈（FB）版本，可根据不同应用进行选择。该转换器在宽输入电源范围内提供紧凑的解决方案，能够提供3A的连续输出电流，具有出色的负载和线性调整率。ECOT PSM控制操作可实现快速瞬态响应、轻松的环路设计以及精确的输出调节。它所需的外部元件数量极少且易于获取，采用ESOP8封装。

商品特性

4.5V至38V宽工作输入范围
3A连续输出电流
500kHz开关频率
具备快速瞬态响应的ECOT模式控制
内置过流保护
内置过压保护
轻载高效的PSM模式
内部软启动
25mΩ/15mΩ低导通电阻（RDS(ON)）内部功率MOSFET
输出可在0.6/0.8/0.765/0.923V之间调节
无需肖特基二极管
具备打嗝模式的短路保护
集成内部补偿
热关断功能
采用ESOP8封装
-40℃至+85℃工作温度范围

应用领域

汽车系统
网络终端设备
安防监控摄像头
打印机系统
工业电源系统
分布式电源系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交53单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~38V
	输出电压	-
	输出电流	3A
	开关频率	500kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	600uA
	开关管(内置/外置)	内置
	输出类型	可调
