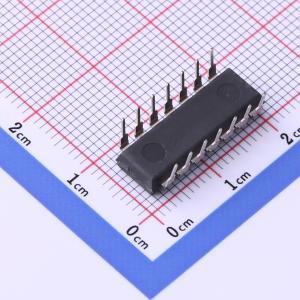

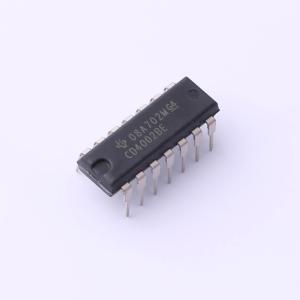

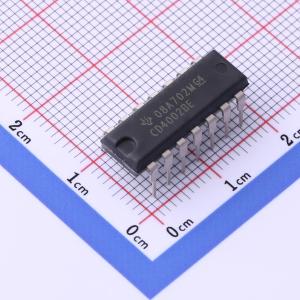

温馨提醒：图片仅供参考，商品以实物为准
CD4002BE
CMOS或非门
- 描述
- CD4002B 2 通道、4 输入、3V 至 18V 或非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD4002BE
- 商品编号
- C2879120
- 商品封装
- PDIP-14
- 包装方式
- 管装
- 商品毛重
- 1.79克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 或非门 | |
| 通道数 | 2 | |
| 工作电压 | 3V~18V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 3.4mA | |
| 拉电流(IOH) | 3.4mA | |
| 输入高电平(VIH) | 3.5V~11V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 1.5V~4V | |
| 输出高电平(VOH) | 9.95V；4.95V；14.95V | |
| 输出低电平(VOL) | 50mV | |
| 系列 | 4000B系列 | |
| 传播延迟(tpd) | 90ns@15V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 输入通道数 | 4 | |
| 功能特性 | - |
