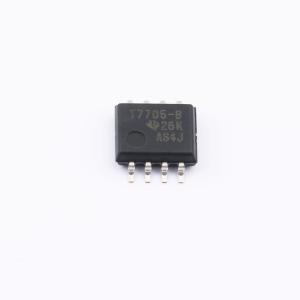

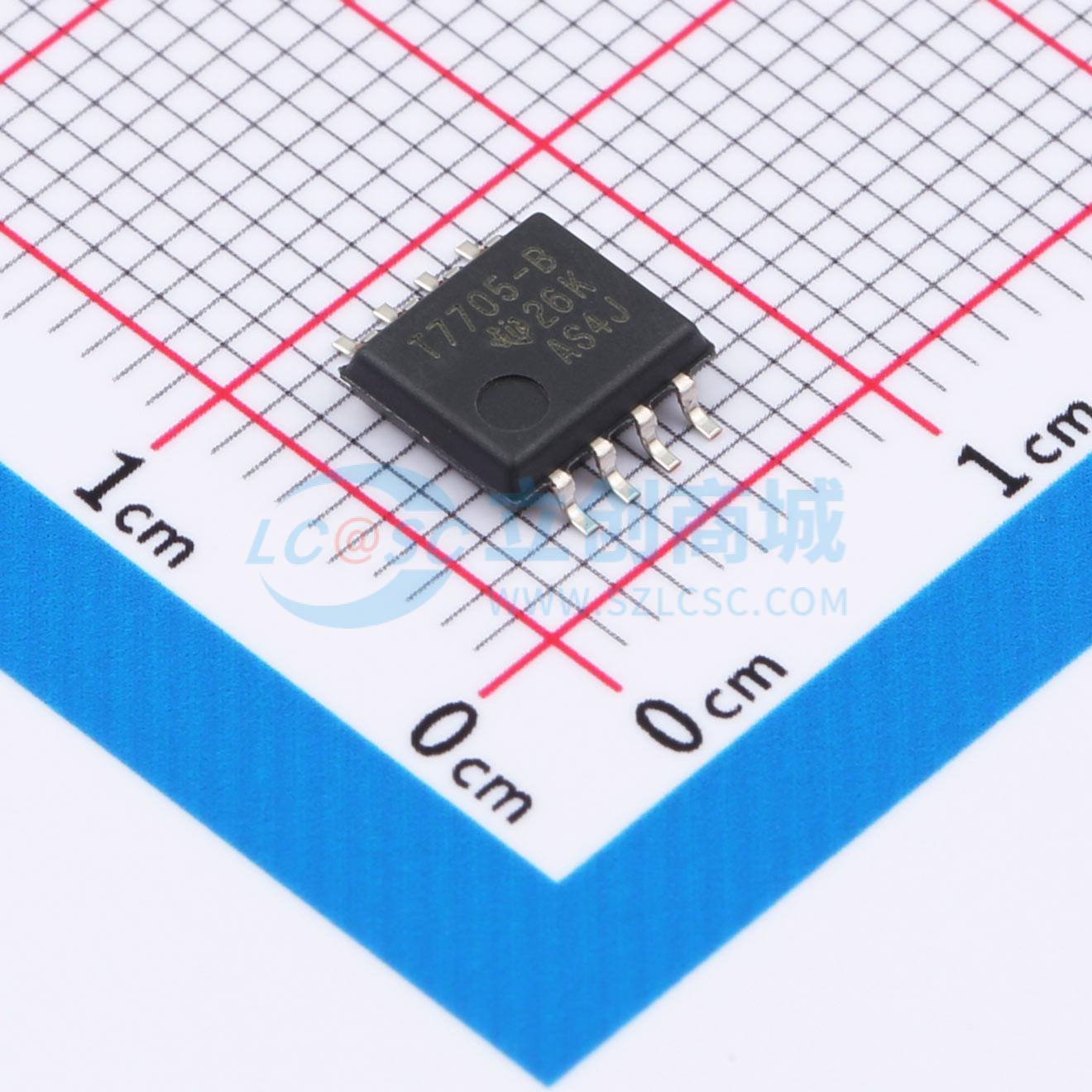

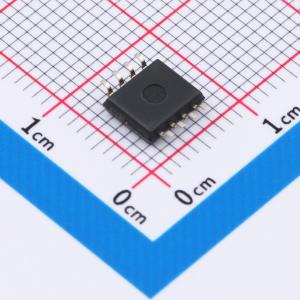

TL7705CPSR-B
电源电压监控器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 通电后，数字系统必须被强制进入一个确定的初始状态。对于微型计算机和微处理器，会提供一个复位输入，在简单应用中，该输入会连接一个阻容（R/C）网络。通电后，该电路会将此输入的逻辑电平保持为高电平（或低电平），直到电源电压达到其标称值，且微型计算机的内部逻辑执行完复位操作
- 品牌名称
- TI(德州仪器)
- 商品型号
- TL7705CPSR-B
- 商品编号
- C2878743
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 监控和复位芯片 | |
| 芯片类型 | 电压监控器 | |
| 输出类型 | 开漏 | |
| 复位有效电平 | 低电平有效 | |
| 阈值电压 | 4.55V |
| 属性 | 参数值 | |
|---|---|---|
| 受监控电压数 | 1 | |
| 复位超时 | 1us | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 手动复位输入 |
商品概述
上电后数字系统通常必须被强制进入确定的初始状态。对于微型计算机和微处理器，会提供一个复位输入，在简单应用中，该复位输入连接有一个R/C网络。上电后，该电路会维持该输入的逻辑电平为高（或低），直到电源电压达到其标称值，且微计算机的内部逻辑完成系统初始化。这种简单电路在电源电压短时跌落时无法正常工作。这种情况下，电容C必须通过二极管D快速放电，而这只有在电源电压V降到复位输入的阈值电压（1...2 Volt）以下才会发生。Vcc小幅降到推荐最小电源电压以下，就可能破坏存储器和寄存器的内容，却不会激活复位电路，这可能造成灾难性后果。更大型计算机具备多种功能来防止这类错误:掉电中断可及时发出危险状况信号，存储器内容可由电池备份保护等等。在小型微计算机系统中，这类方案成本过高，且大多数应用也不需要，通常只要在发生严重电压跌落之后，将微计算机强制进入确定的初始状态即可满足要求。TL77xx系列电源电压监控电路是专门为解决这类应用问题设计的。
商品特性
- 精确检测严重电压
应用领域
- 数字系统
- 微型计算机应用
- 微处理器系统
- 多电源电压监控
- 电池缓冲存储器的数据保护
