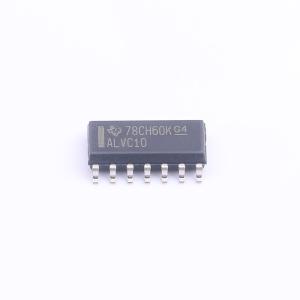

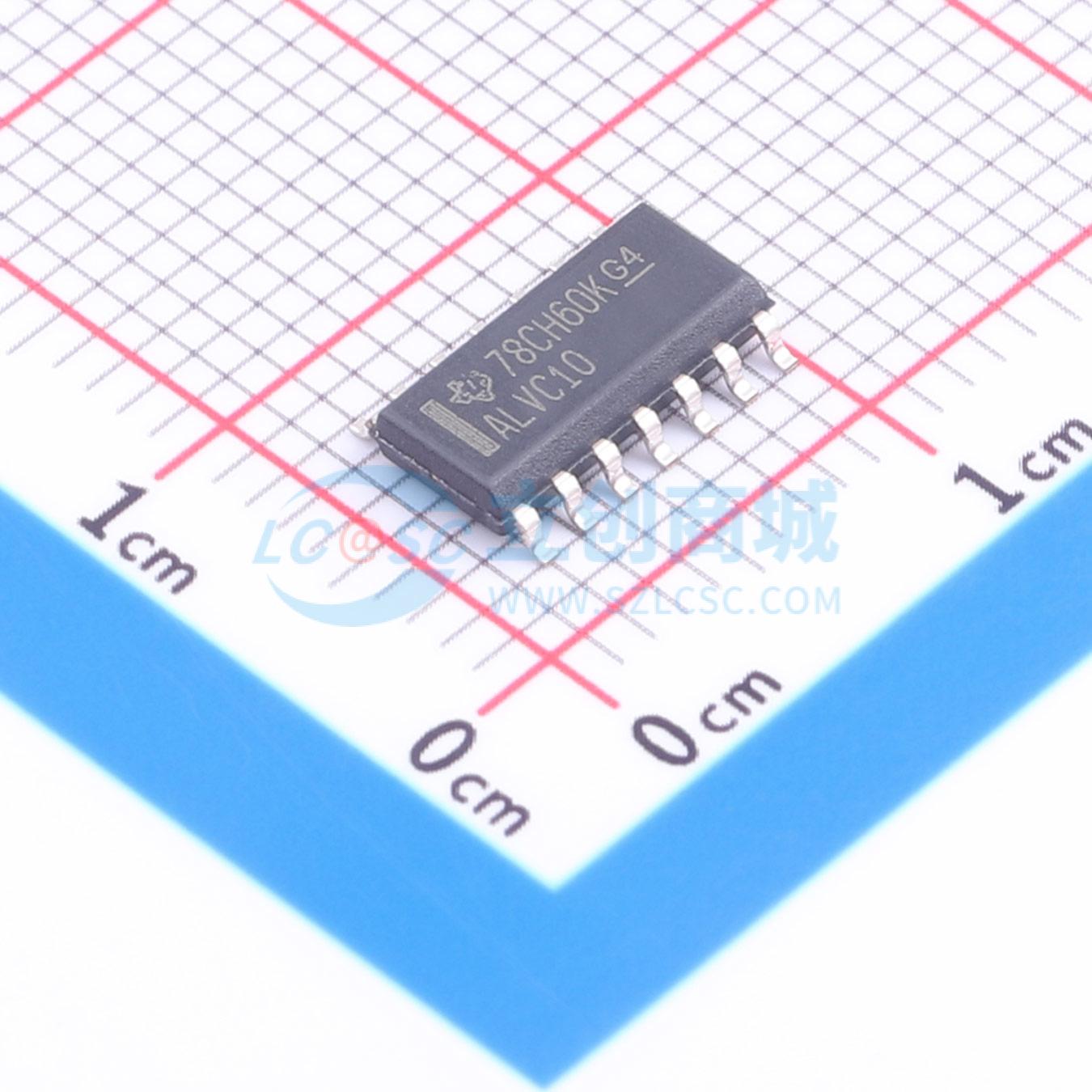

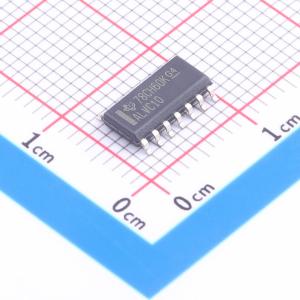

SN74ALVC10DR
SN74ALVC10DR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74ALVC10 3 通道、3 输入、1.65V 至 3.6V 与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74ALVC10DR
- 商品编号
- C2878718
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 1.7476克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 3 | |
| 工作电压 | 1.65V~3.6V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 输入高电平(VIH) | 1.7V~2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 700mV~800mV | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | 550mV；700mV；400mV；450mV；200mV | |
| 系列 | 74ALVC系列 | |
| 传播延迟(tpd) | 3ns@3.3V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 3 | |
| 功能特性 | - |
