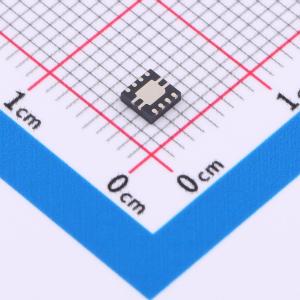

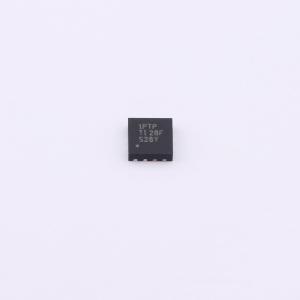

TVS2701DRBR

27V双向平缓钳位浪涌保护

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 27V 双向平缓钳位浪涌保护器件 8-SON -40 to 125
品牌名称: TI(德州仪器)
商品型号: TVS2701DRBR
商品编号: C2878109
商品封装: SON-8(3x3)
包装方式: 编带
商品毛重: 0.409克(g)

商品参数

商品概述

TVS2701是一款27V双向平缓钳位浪涌保护器件，可将 27A 的 IEC 61000-4-5 故障电流进行分流，以保护系统免受高功率瞬态冲击或雷击。该器件可通过 42Ω 阻抗进行耦合的方式承受 1kV 的 IEC61000-4-5 开路电压，满足常见的工业信号线路 EMC要求。TVS2701 使用反馈机制确保在故障期间发挥精确的平缓钳位能力，使系统接触电压始终低于传统TVS 二极管。精确的电压调节允许设计人员放心地选择具有较低电压容差的系统组件，从而能够在不影响可靠性的情况下降低系统成本和复杂度。TVS2701 具备±27V 的工作范围，可在需要反向接线情形防护的系统中运行。此外，TVS2701 还采用了小型 SON 封装，适用于空间受限应用，与标准的 SMA 和 SMB 封装相比，尺寸显著缩小。低器件泄露电流和电容确保最大限度地降低了对受保护线路的影响。为了确保在产品的整个寿命期间提供可靠保护，在 125℃ 的环境下对 TVS2701进行了 5000 次重复浪涌冲击测试，器件性能未发生任何变化。TVS2701 是平缓钳位系列浪涌器件中的一款产品。

商品特性

保护特性符合针对工业信号线路的 1kV、42Ω IEC61000-4-5 浪涌测试要求
双向极性可针对双极信号传输或误接线情形提供保护
27A、8/20µs 浪涌电流下的钳位电压为 34V
关断电压为±27V
3mm × 3mm 小型 SON 封装
在 125℃ 时，可耐受超过 5000 次的 27A 8/20µs浪涌电流的重复冲击
可承受IEC 61000-4-5 (8/20µs) 27A浪涌、IEC 61643-321 (10/1000µs) 3.5A浪涌
低泄漏电流，27℃ 下典型值为 0.8nA，85℃ 时最大值为 400nA
低电容:57pF
集成 4 级 IEC 61000-4-2 ESD 保护

应用领域

工业传感器 I/O
PLC I/O 模块
模拟输入
电器
医疗设备
楼宇自动化

	属性	参数值
	商品目录	浪涌保护器
	FET类型	内置FET
	通道数	2
	工作电压	27V
	安装方式	表面安装

	属性	参数值
	工作温度	-40℃~+125℃
	长度	3mm
	宽度	3mm
	高度	1mm
	功能特性	过压钳位保护
