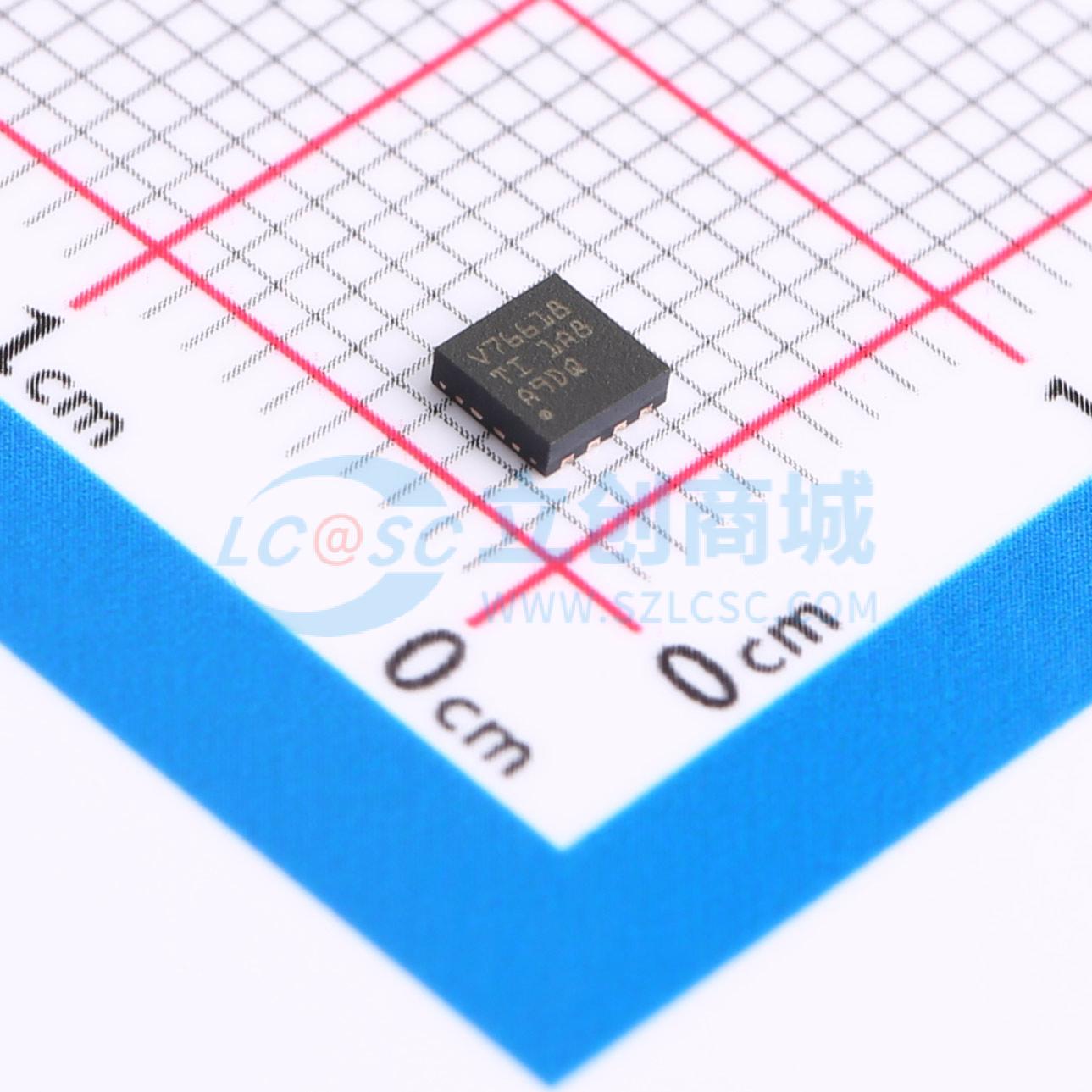

温馨提醒：图片仅供参考，商品以实物为准

TLV76618QWDRBRQ1

具有可调节输出和固定输出的汽车类 500mA、16V 正电压 LDO 线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TLV766-Q1 具有可调节输出和固定输出的汽车类 500mA、16V 正电压 LDO 线性稳压器
品牌名称: TI(德州仪器)
商品型号: TLV76618QWDRBRQ1
商品编号: C2878108
商品封装: WSON-8-EP(3x3)
包装方式: 编带
商品毛重: 0.13克(g)

商品参数

商品概述

TLV766-Q1 是一款具有宽输入范围的线性稳压器，支持 2.5V 至 16V 的输入电压和高达 500mA 的负载电流。输出范围为 0.8V 至 12V，在可调节版本中输出可高达 14.6V。该器件具有宽输入电压范围，因此可由变压器次级绕组和稳压电源轨（例如 10V 或 12V）供电。此外，该器件还具有宽输出电压范围，不仅可为碳化硅 (SiC) 栅极驱动器和麦克风产生偏置电压，还能为微控制器(MCU) 和处理器供电。 TLV766-Q1 具有 1% 的输出精度，可为电源要求严格的数字负载供电。内部软启动电路可减小启动期间的浪涌电流，从而降低输入电容。高带宽 PSRR 性能在 1kHz 时大于 70dB，在 1MHz 时大于 46dB，因此有助于衰减上游直流/直流转换器的开关频率，并最大限度减少后置稳压器滤波。该器件具有 20Hz 至 20kHz 的高纹波抑制，是为音频组件供电的理想选择。 TLV766-Q1 采用具有可湿性侧面和低热阻的 8 引脚、3mm × 3mm VSON (DRB) 封装。

商品特性

符合面向汽车应用的 AEC-Q100 标准：温度等级 1: -40°C 至 +125°C，TA；结温： -40°C 至 +150°C，TJ
输入电压范围：2.5V 至 16V（最大 18V）
输出电压范围：0.8V 至 14.6V（可调节）；1.2V 至 12V（固定）
在整个负载和温度范围内的输出精度为 1%
低静态电流 (IO)：空载时典型值为 50μA；禁用时最大值为 4μA
高 PSRR：1kHz 频率下为 70dB，1MHz 频率下为 46dB
内部软启动时间：500μs（典型值）
折返电流限制和热保护
与 1μF 或更大的电容器搭配使用时可保持稳定
封装：具有可湿性侧面的 8 引脚、3mm×3mm WSON 封装；低热阻 (RθJA): 51.9°C/W

应用领域

直流/直流转换器
逆变器和电机控制
车载充电器 (OBC) 和无线充电器
汽车音响主机

优惠活动

6.8折

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	16V
	输出电压	1.8V
	输出电流	500mA
	电源纹波抑制比(PSRR)	70dB@(1kHz)
	压差	750mV@(500mA)

	属性	参数值
	静态电流(Iq)	50uA
	噪声	60uVrms
	特性	过热保护；带使能；过流保护；软启动
	工作温度	-40℃~+150℃@(Tj)
	输出极性	正极
	输出通道数	1
