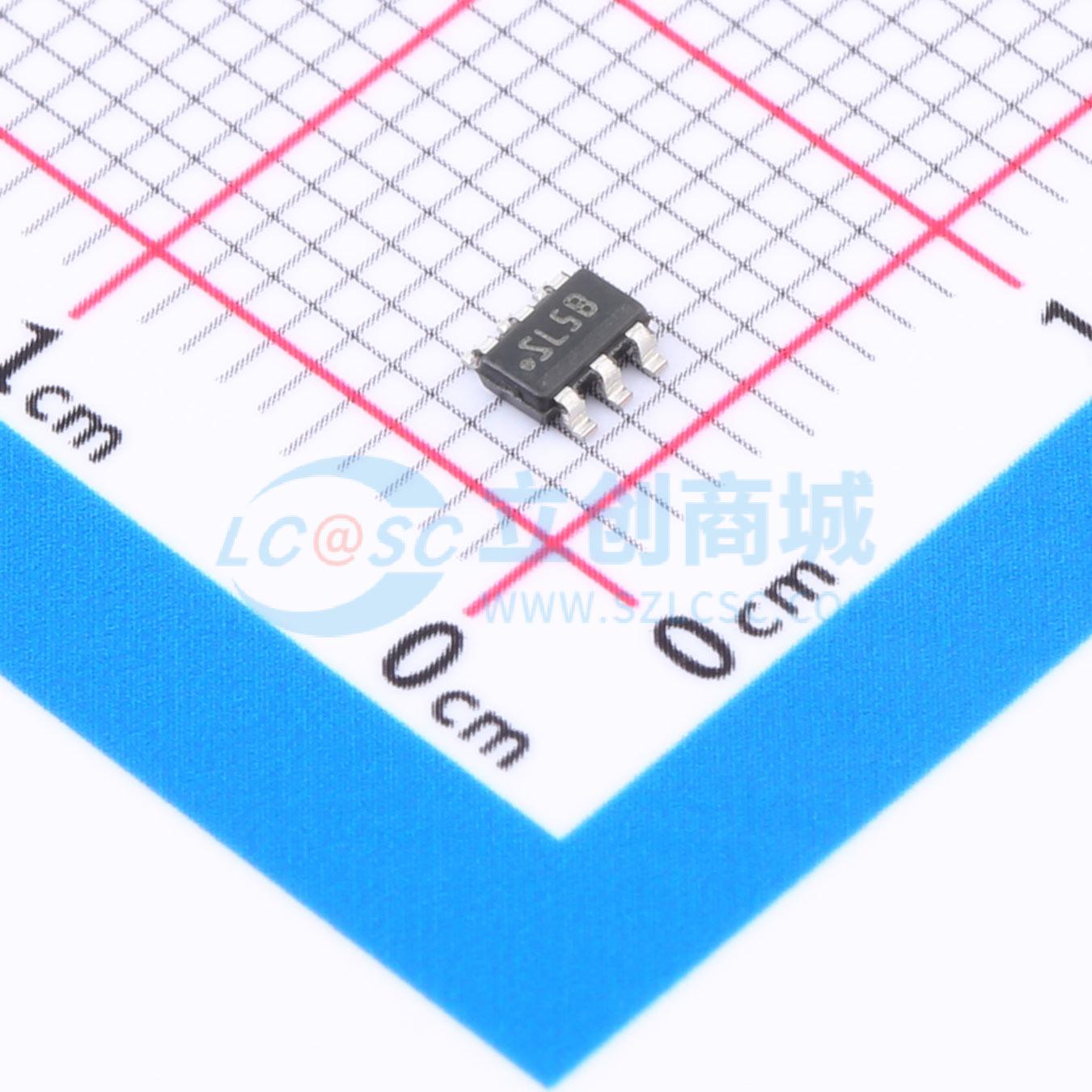

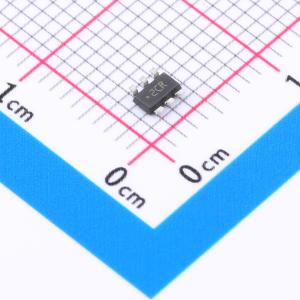

温馨提醒：图片仅供参考，商品以实物为准

LM5050Q0MKX-1/NOPB

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM5050-1-Q1 汽车类 5V 至 75V、400uA IQ ORing FET 控制器
品牌名称: TI(德州仪器)
商品型号: LM5050Q0MKX-1/NOPB
商品编号: C2877561
商品封装: SOT-23-Thin-6
包装方式: 编带
商品毛重: 0.02克(g)

商品参数

参数完善中

商品概述

LM5050-1/-Q1 高侧OR-ing FET 控制器与外部MOSFET 配合工作，当与电源串联时则用作理想的二极管整流器。此ORing 控制器可使MOSFET 替换电源分配网络中的二极管整流器，从而降低功率损耗和压降。 LM5050-1/-Q1 控制器为外部N 沟道MOSFET 和快速响应比较器提供电荷泵栅极驱动，以在电流反向流动时关断FET。LM5050-1/-Q1 可连接5V 至75V 的电源，可承受高达100V 的瞬态电压。

商品特性

提供标准和符合AEC-Q100 标准版本的LM5050Q0MK-1（高达150°C TJ ）和LM5050Q1MK-1（高达125°C TJ ）
提供功能安全
提供文档以帮助创建功能安全系统设计
适用于外部N 沟道MOSFET 的电荷泵栅极驱动器
宽工作输入电压范围VIN：1V 至75V（VIN<5V 时需要VBIAS）
100V 瞬态电压
针对电流反向50ns 快速响应
2A 峰值栅极关断电流
超小VDS 关断电压，可缩短关断时间
封装：SOT-6（薄型SOT-23-6）

应用领域

冗余 (N+1) 电源的有源OR-ing
