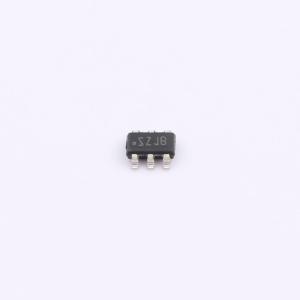

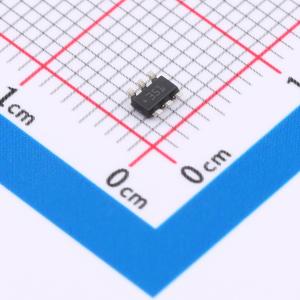

温馨提醒：图片仅供参考，商品以实物为准
LM5050MKX-2/NOPB
高侧OR-ing FET控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM5050-2 6V 至 75V、400uA IQ ORing FET 控制器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM5050MKX-2/NOPB
- 商品编号
- C2877562
- 商品封装
- SOT-23-Thin-6
- 包装方式
- 编带
- 商品毛重
- 0.35克(g)
商品参数
参数完善中
商品概述
当与电源串联连接时，LM5050 - 2高端或门FET控制器与外部MOSFET配合工作，作为理想的二极管整流器。该或门控制器允许MOSFET在配电网络中取代二极管整流器，从而降低功率损耗和电压降。 LM5050 - 2控制器为外部N沟道MOSFET提供电荷泵栅极驱动，并提供一个快速响应比较器，当电流反向流动时关断FET。LM5050 - 2可连接范围从+6V至+75V的电源，并且能够承受高达+100V的瞬态电压。 LM5050 - 2还提供FET测试诊断模式，允许系统控制器测试MOSFET是否短路。
商品特性
- 宽工作输入电压范围：+6V至+75V
- 具备承受+100V瞬态电压的能力
- 为外部N沟道MOSFET提供电荷泵栅极驱动器
- MOSFET诊断测试模式
- 对电流反向的快速50ns响应
- 2A峰值栅极关断电流
- 最小vDS钳位以实现更快关断
- 封装：SOT - 6（薄型SOT23 - 6）
应用领域
- 冗余（N + 1）电源的有源或门连接
