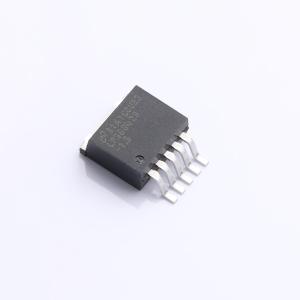

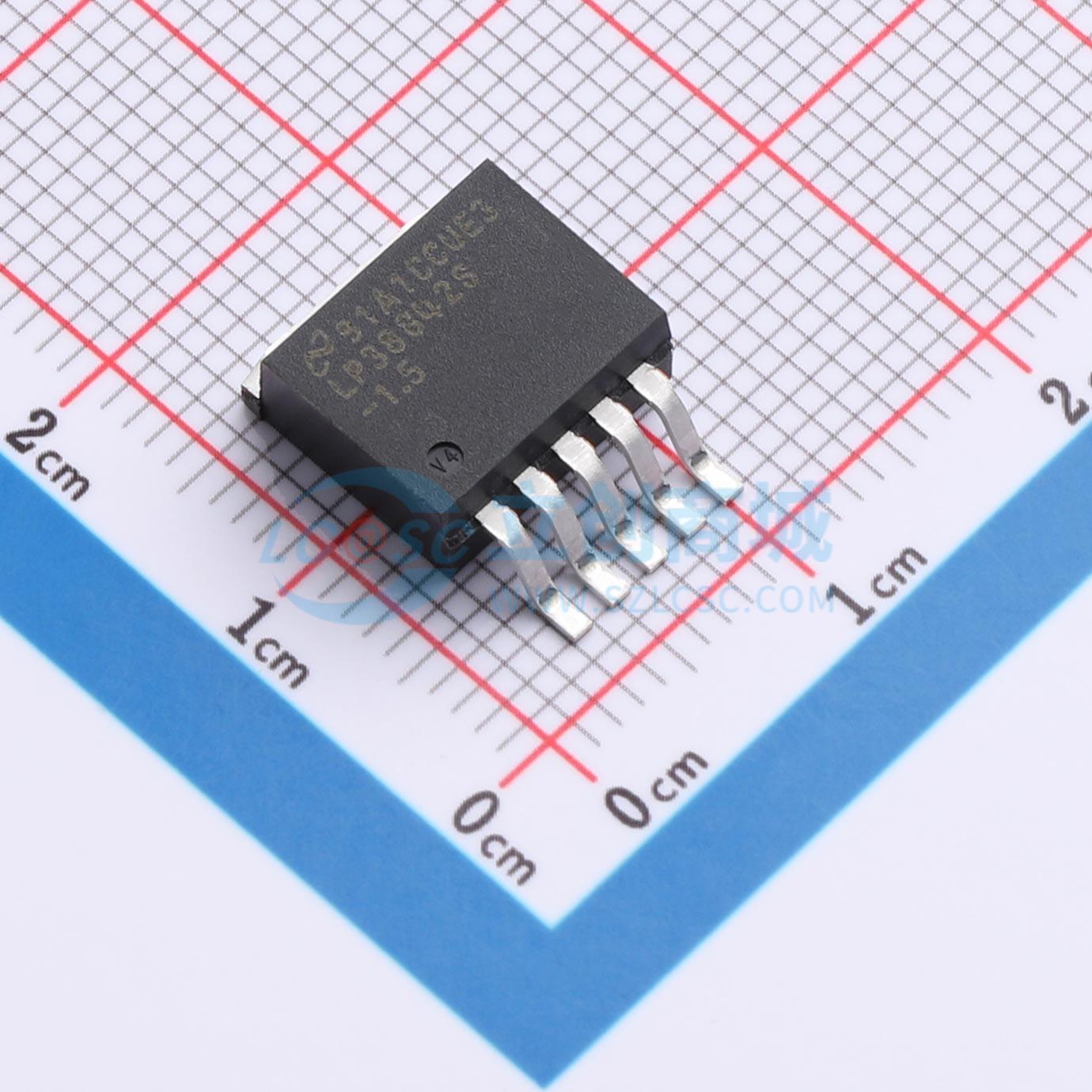

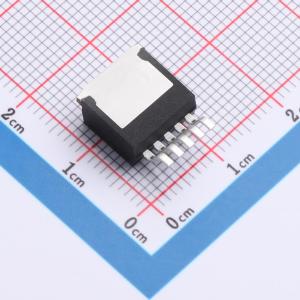

LP38842S-1.5/NOPB

具有使能功能的 1.5A、低输入电压 (0.915V)、超低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LP38842 具有使能功能的 1.5A、低输入电压 (0.915V)、超低压降稳压器
品牌名称: TI(德州仪器)
商品型号: LP38842S-1.5/NOPB
商品编号: C2877319
商品封装: TO-263-5
包装方式: 编带
商品毛重: 2.038克(g)

商品参数

商品概述

LP38842是一款大电流、快速响应稳压器，能够在输入输出电压差极小的情况下保持输出电压稳定。该器件采用CMOS工艺制造，可在两种输入电压下工作：Vbias为N沟道MOS功率晶体管的栅极提供驱动电压，而Vin则是为负载供电的输入电压。使用外部偏置轨可使该器件在超低Vin电压下工作。与双极型稳压器不同，CMOS架构在任何输出负载电流下的静态电流都极低。采用N沟道MOS功率晶体管可实现宽带宽，同时只需极小的外部电容即可保持环路稳定。这些器件的快速瞬态响应使其适用于为DSP、微控制器核心电压和开关模式电源后置稳压器供电。该产品提供TO - 220和DDPAK/TO - 263封装。压差：负载电流为1.5A时，典型值为115mV。静态电流：满载时，典型值为30mA。关断电流：S/D引脚为低电平时，典型值为30nA。精确输出电压：室温精度为1.5%。

商品特性

非常适合1.8V或1.5V输入转换
专为搭配低ESR陶瓷电容使用而设计
提供0.8V、1.2V和1.5V标准电压
超低压差（1.5A时典型值为115mV）
初始输出精度为1.5%
负载调整率为0.1%/Δ（典型值）
关断时静态电流为30nA（典型值）
全负载下接地引脚电流低
过温/过流保护
提供5引脚TO - 220和DDPAK/TO - 263封装
结温范围为 - 40°C至±125°C

应用领域

台式机、笔记本电脑、显卡、服务器、游戏机顶盒、打印机和复印机中的ASIC电源
服务器核心和I/O电源
DSP和FPGA电源
开关模式电源后置稳压器

优惠活动

购买数量

(45个/圆盘，最小起订量 1 个)

个

起订量：1 个45个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	5.5V
	输出电压	1.5V
	输出电流	1.5A
	电源纹波抑制比(PSRR)	80dB@(120Hz)
	压差	315mV@(1.5A)

	属性	参数值
	静态电流(Iq)	40mA
	噪声	150uVrms
	特性	过热保护；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
