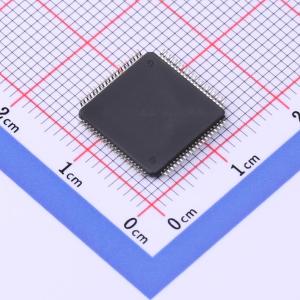

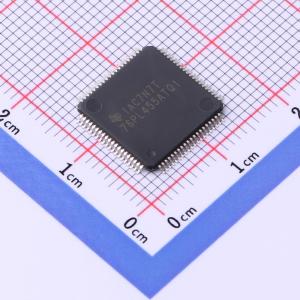

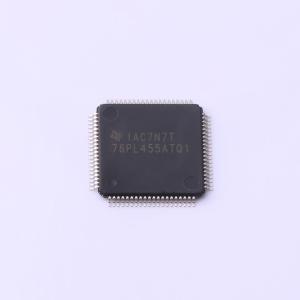

温馨提醒：图片仅供参考，商品以实物为准

BQ76PL455ATPFCTQ1

描述: 具有被动电池均衡功能的 16 节电池监控器 80-TQFP -40 to 105
品牌名称: TI(德州仪器)
商品型号: BQ76PL455ATPFCTQ1
商品编号: C2877181
商品封装: TQFP-80(12x12)
包装方式: 编带
商品毛重: 0.774克(g)

商品参数

商品概述

bq76PL455A-Q1 器件是一款集成式 16 节电池监视和保护器件，旨在满足高可靠性汽车应用的需求。凭借集成的高速、差分、电容隔离式通信接口，最多允许十六个 bq76PL455A-Q1 器件通过单个高速通用异步收发器 (UART) 接口与主机通信。 bq76PL455A-Q1 可监视和检测多种不同的故障状态，包括过压、欠压、过热和通信故障。该器件包含六个 GPIO 端口和八个模拟 AUX ADC 输入，用于实现附加的监视和可编程功能。此外，还具备辅助热关断功能，进一步为自身加强保护。

商品特性

每个器件可监视和均衡 6 至 16 节电池
具有内部基准的 14 位高性能模数转换器 (ADC)
全部电芯的总转换时间 2.4ms（标称值）
八个 AUX 输入，用于温度传感器和其他传感器，输入电压范围为 0V 至 5V
内部精密基准
集成保护器，为过压 (OV) 和欠压 (UV) 比较器提供独立的 Vref 并具有可编程的 VCELL 设定值
专为高系统稳健性而设计
最高 1Mb/s 可堆叠隔离差分 UART
多达 16 个采用双绞线以菊花链形式连接的集成电路 (IC)
通过了大电流注入 (BCI) 测试
专为提供可靠的热插拔性能而设计
通过外部 N 沟道 FET 支持被动均衡，通过 EMB1428Q/EMB1499Q 支持主动均衡
可帮助客户满足功能安全标准要求（例如，ISO26262）
内置自检，可验证定义的内部功能
支持开路检测
器件温度等级 2： -40°C 至 105°C 的环境运行温度范围
器件人体模型 (HBM) 静电放电 (ESD) 分类等级 2
器件充电器件模型 (CDM) ESD 分类等级 C3

应用领域

电动及混合动力汽车（EV、HEV、PHEV 和轻度混合动力）
48V 系统（单芯片解决方案）
储能系统 (ESS) 和不间断电源 (UPS)
电动自行车，电动踏板车

	属性	参数值
	商品目录	电池管理
	芯片类型	-
	工作电压	12V~79.2V
	最大充电电流	-
	充电饱和电压	-

	属性	参数值
	放电截止电压	-
	电池类型	-
	电池节数	6~16
	工作温度	-40℃~+105℃
