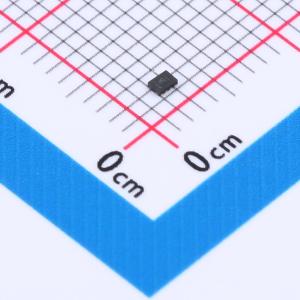

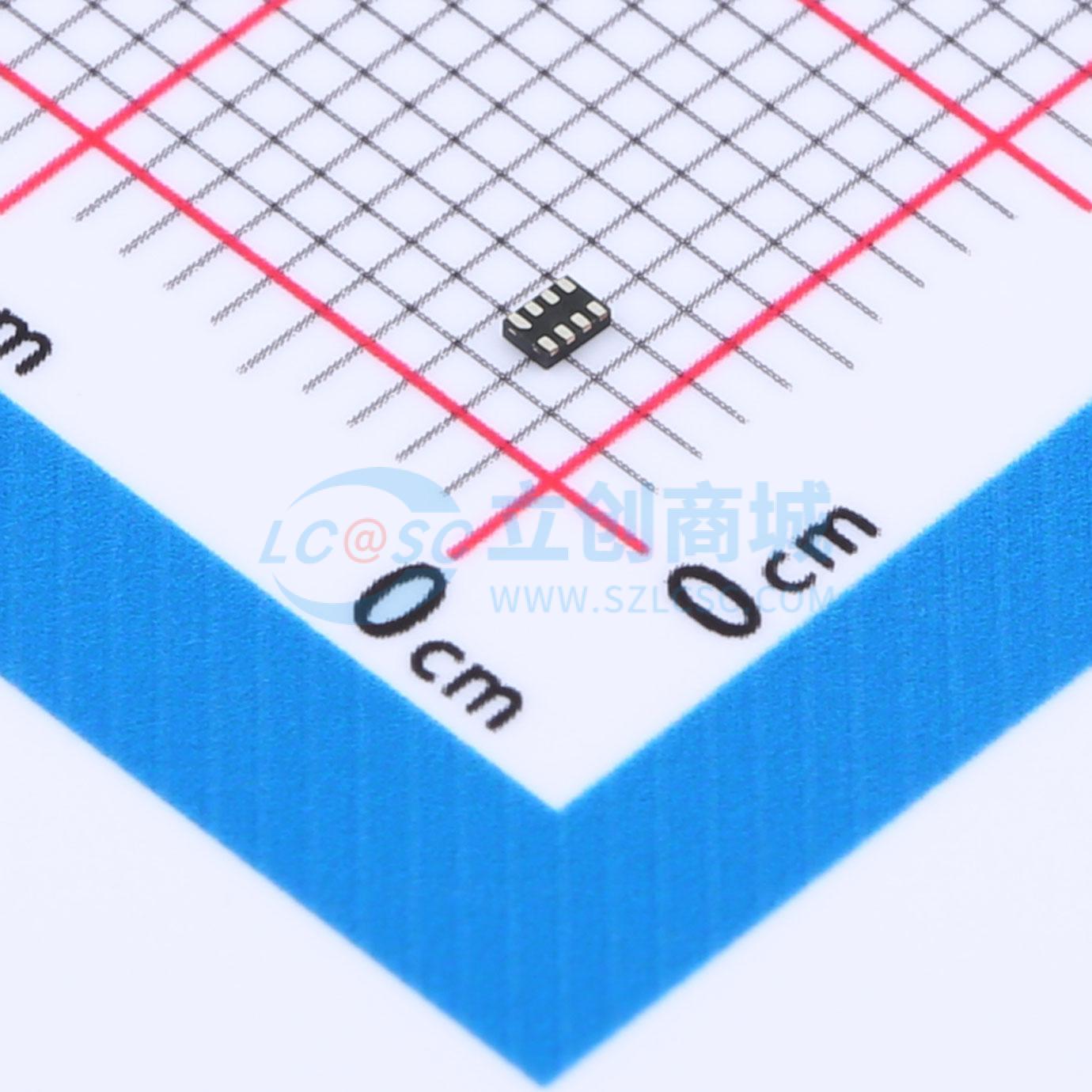

SN74AUP2G241DQER
低功耗双缓冲器/驱动器，带三态输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AUP2G241 具有三态输出的 2 通道、0.8V 至 3.6V 低功耗缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AUP2G241DQER
- 商品编号
- C2876043
- 商品封装
- X2-SON-8(1x1.4)
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 0.8V~3.6V | |
| 元件数 | 2 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 系列 | 74AUP | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 900nA | |
| 传播延迟(tpd) | 3.7ns@3.3V,15pF | |
| 功能特性 | 掉电隔离 |
商品概述
这是一款带三态输出的低功耗双缓冲驱动器，型号为SN74AUP2G241，可满足低功耗需求，在整个工作电压范围内保持低静态功耗与低动态功耗，可延长使用时间，具备良好的信号完整性；支持部分掉电应用，Ioff电路可在设备掉电时禁用输出，避免损坏性电流回流穿过器件。
商品特性
- 提供NanoStar封装，该封装技术将裸片作为封装
- 静态功耗低，最大Icc为0.9μA
- 动态功耗低，3.3V条件下典型Cpd为4.2pF
- 输入电容低，典型值为1.5pF
- 噪声水平低，过冲和下冲小于Vcc的10
- Ioff支持部分掉电模式运行
- 工作电压范围宽，为0.8V~3.6V
- 所有未使用输入端必须接Vcc或GND，以保证器件正常运行
应用领域
- 电池供电便携式设备
- 三态存储地址驱动器
- 时钟驱动器
- 面向总线的接收器与发送器
