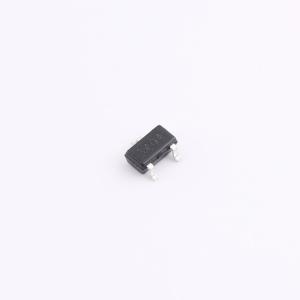

温馨提醒：图片仅供参考，商品以实物为准
AP3404S
1个N沟道 耐压:30V 电流:6.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- SOT23-3塑封封装 N 道 MOS 场效应管。
- 品牌名称
- ALLPOWER(铨力)
- 商品型号
- AP3404S
- 商品编号
- C2875959
- 商品封装
- SOT-23-3
- 包装方式
- 编带
- 商品毛重
- 0.041克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 6.5A | |
| 导通电阻(RDS(on)) | 34mΩ@4.5V | |
| 耗散功率(Pd) | 1.4W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | 690pF | |
| 反向传输电容(Crss) | 32pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 55pF |
商品概述
SOT23-3塑封封装 N 道 MOS 场效应管。 N- CHANNEL MOSFET in a SOT23-3 Plastic Package. 特征 Features VDS(V)=30V ID=6.5A (VGS=10V) RDS(ON)<24mΩ (VGS=10V) RDS(ON)<34mΩ (VGS=4.5V)
商品特性
- 漏源电压(V) = 30V
- 漏极电流 = 6.5A(栅源电压 = 10V)
- 导通电阻 < 24mΩ(栅源电压 = 10V)
- 导通电阻 < 34mΩ(栅源电压 = 4.5V)
应用领域
- 适用于作为负载开关或用于脉宽调制应用。
- 该器件适用于作为负载开关或用于PWM应用。
