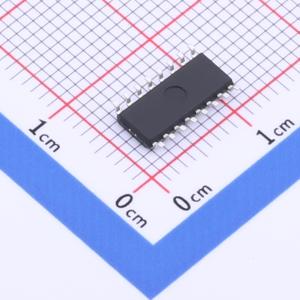

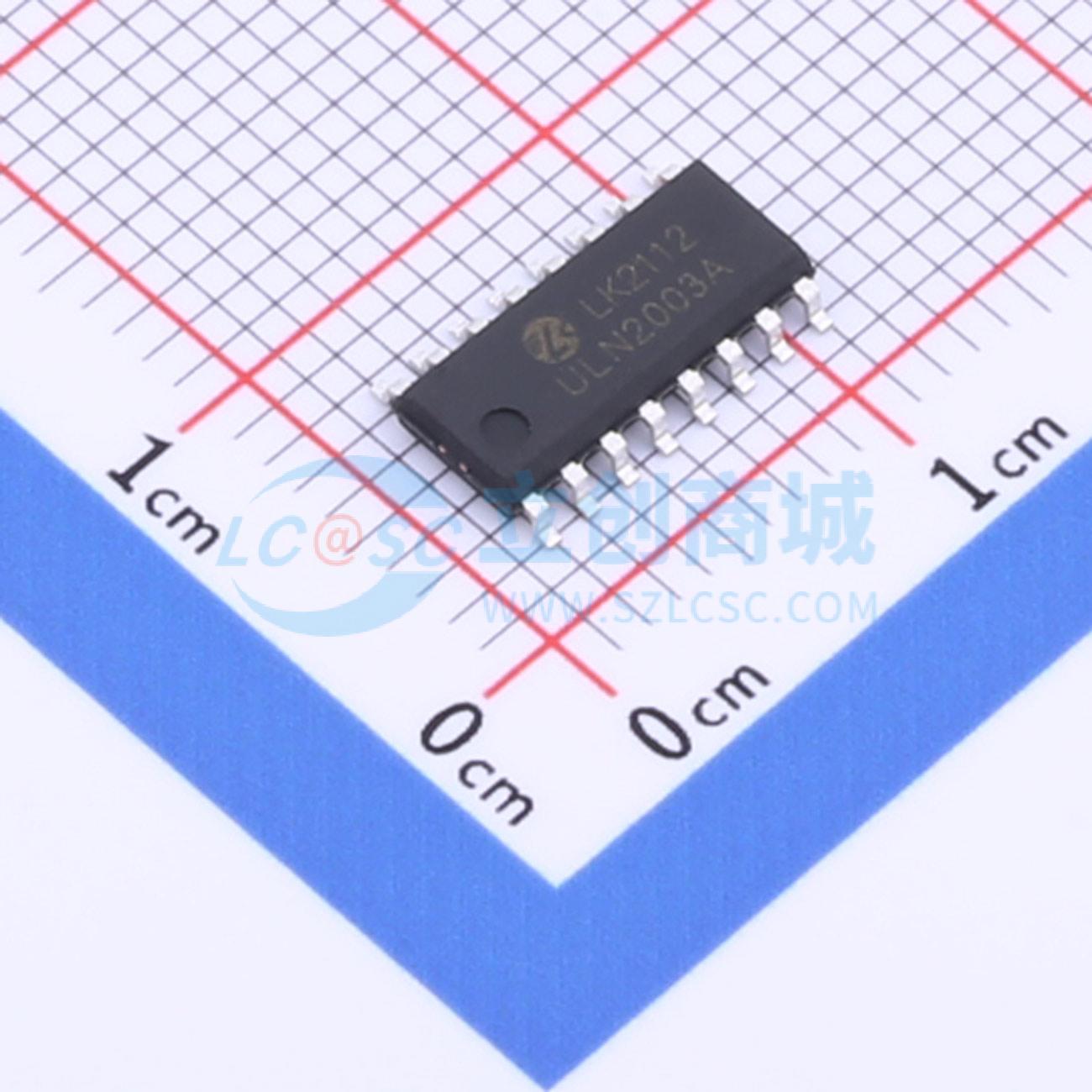

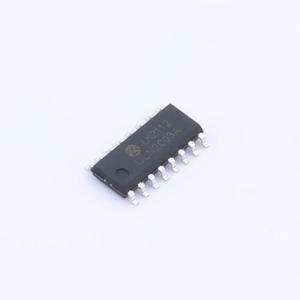

ULN2003A
七路高耐压、大电流达林顿晶体管阵列
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ULN2003A是单片集成高耐压、大电流达林顿管阵列，电路内部包含七个独立的达林顿管驱动单路。电路内部设计有续流二极管，可用于驱动继电器、步进电机等电感性负载。单个达林顿管集电极可输出500mA电流。将达林顿管并联可实现更高的输出电流能力。该电路可广泛应用于继电器驱动、照明驱动、显示屏驱动(LED)、步进电机驱动和逻辑缓冲器。ULN2003A的每一路达林顿管串联一个2.7K的基极电阻，在5V的工作电压下可直接与TTL/CMOS电路连接，可直接处理原先需要标准逻辑缓冲器来处理的数据。
- 品牌名称
- LANKE(兰科)
- 商品型号
- ULN2003A
- 商品编号
- C2875622
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.203克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 达林顿晶体管阵列 | |
| 通道数 | 七路 | |
| 集射极击穿电压(Vceo) | 50V | |
| 集电极电流(Ic) | 500mA | |
| 最大输入电压(VI) | 30V | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 集电极漏电流(Icex) | 50uA | |
| 输入电流(on) | 4mA | |
| 正向压降(Vf) | 1.4V | |
| 反向电流(Ir) | 100uA | |
| 输入电容(Ci) | 15pF |
