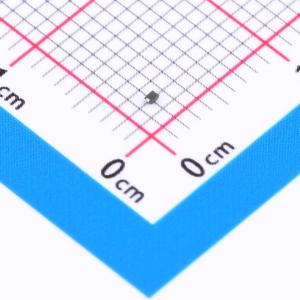

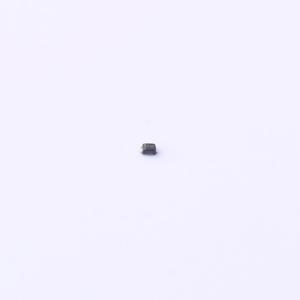

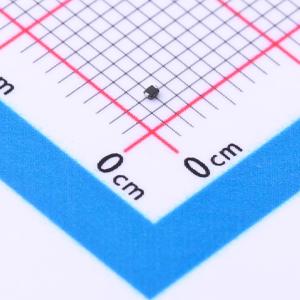

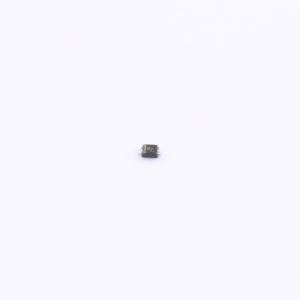

ESD9X5.0ST5G
ESD 5V截止 峰值浪涌电流：10A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：140W峰值脉冲功率（8/20μs）。 保护一条数据或电源线。 工作电压：5V。 超低钳位电压。 符合以下标准：IEC 61000-4-2（ESD）抗扰度测试 空气放电：±30kV 接触放电：±30kV。IEC 61000-4-5（SURGE）10A（8/20μs）。应用：手机及配件。 电池保护
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- ESD9X5.0ST5G
- 商品编号
- C2875166
- 商品封装
- SOD-923(0402)
- 包装方式
- 编带
- 商品毛重
- 0.026克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 10A@8/20us | |
| 峰值脉冲功率(Ppp) | 140W@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 80nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 90pF |
商品特性
- 140 W 峰值脉冲功率（8/20μs）
- 保护一条数据或电源线
- 工作电压：5V
- 超低钳位电压
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±30 kV 接触放电：±30 kV
- IEC 61000 - 4 - 5（浪涌）10A（8/20μs）
应用领域
- 手机及配件
- 电池保护
- USB 总线电压
- 电源线保护 手持便携式应用
