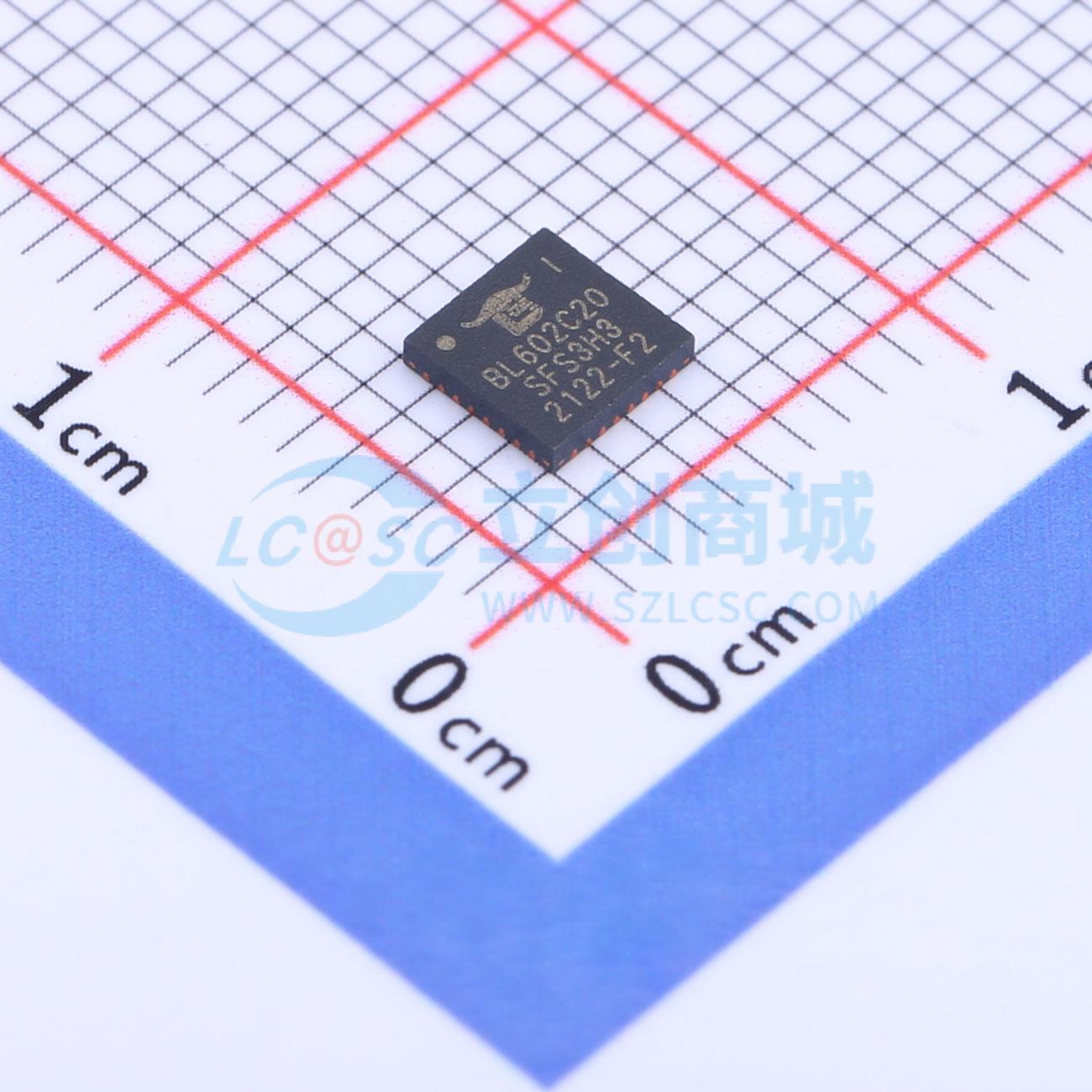

BL602C-20-Q2I

BL602/BL604 是一款Wi-Fi + BLE 组合的芯片组，用于低功耗和高性能应用开发。无线子系统包含2.4G 无线电，Wi-Fi 802.11b/g/n 和BLE 5.0 基带/MAC 设计。微控制器子系统包含一个低功耗的32 位RISC CPU，高速缓存和存储器。电源管理单元控制低功耗模式。此外，还支持各种安全性能。外围接口包括SDIO，SPI，UART，I2C，IR remote，PWM，ADC，DAC，PIR 和GPIO。

• 支持IEEE 802.11 b/g/n 协议
• 硬件支持 6× 虚拟Wi-Fi 接口
• 2.4 GHz 频带1T1R 模式，支持20 MHz，数据速率高达72.2 Mbps
• 支持Station + BLE 模式、Station + SoftAP + BLE 模式
• Wi-Fi 安全WPS/WEP/WPA/WPA2 Personal/WPA2 Enterprise/WPA3
• 集成balun，PA/LNA
• 无线多媒体(WMM)
• Bluetooth 低能耗5.0，Bluetooth Mesh
• 帧聚合(AMPDU,AMSDU)
• BLE 协助实现Wi-Fi 快速连接
• 立即块回复(Immediate Block ACK)
• Wi-Fi 和BLE 共存
• 分片和重组(Fragmentation and defragmentation)
• 支持BLE 5.0 通道选择＃2
• Beacon 自动接收(硬件TSF)
• 不支持2M PHY /编码PHY / ADV 扩展
• 带FPU（浮点单元）的32 位RISC CPU
• 四个DMA 通道
• 一级缓存
• DFS（动态频率缩放）从1MHz 到192MHz
• 1 个RTC 计时器，最长计数周期为1 年
• 支持JTAG 开发调试
• 两个32 位通用定时器
• 支持XIP QSPI Flash 启动，内置镜像解密单元
• 276KB RAM
• 1Kb eFuse
• 128KB ROM
• 嵌入式Flash 闪存(选配)
• 安全启动，支持使用ECC-256 签名的镜像
• 安全调试端口
• 支持QSPI/SPI Flash 即时AES 解密（OTFAD），支持AES128 CTR 模式
• 支持AES 128/192/256 位加密引擎
• 支持SHA-1/224/256
• 真实随机数发生器(TRNG)
• 公钥加速器(PKA)，支持大数基本运算，软件提供签名，验证等应用程序接口
• 1 路SDIO2.0 从机
• 12 路12-bit 通用ADC，最高转换速度可达2Msps
• 1 路SPI 主/从机，最高速度可达40Mbps
• 2 路通用模拟比较器（ACOMP），可作为CPU 睡眠唤醒源
• 2 路UART，最高波特率可达10Mbps，支持RTS/CTS 流控
• 1 路PIR（被动红外）检测，可作为CPU 睡眠唤醒源
• 1 路I2C 主机，最高速速度可达3Mbps
• 1 路Infrared Remote 红外遥控，支持NEC RC5 协议
• 5 路PWM 通道，最高输出频率可达40MHz
• 16 或23 个GPIO
• 2 路10-bit 通用DAC，最高转换速度可达512Ksps
• 关闭
• 掉电睡眠（多种模式可配）
• 休眠（多种模式可配）
• 正常运作
• 支持外部晶振频率24/32/38.4/40MHz
• 内置RC 32kHz 振荡器
• 内置RC 32MHz 振荡器
• 内置系统PLL
• 支持外部XTAL 32kHz 晶振
