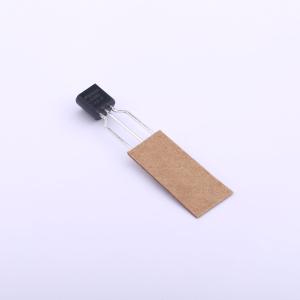

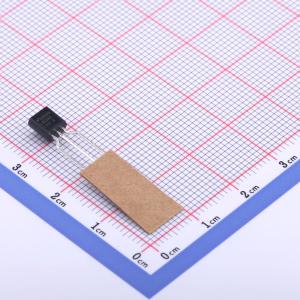

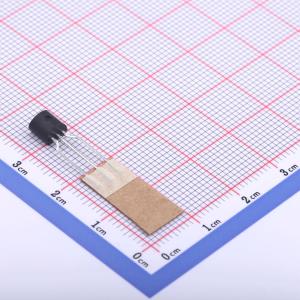

温馨提醒：图片仅供参考，商品以实物为准

LM2931AZ-5.0/LFT4

100mA、26V、高 PSRR、低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2931-N 100mA、26V、高 PSRR、低压降稳压器
品牌名称: TI(德州仪器)
商品型号: LM2931AZ-5.0/LFT4
商品编号: C2873359
商品封装: TO-92
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

LM2931-N 正电压稳压器在提供 10mA 负载时，静态电流极低，仅 1mA 或更低。这一独特特性以及稳压所需的极低输入输出压差（输出电流为 10mA 时为 0.2V），使 LM2931-N 成为备用电源系统的理想稳压器。其应用包括内存备用电路、CMOS 及其他低功耗处理器电源，以及要求输出电流高达 100mA 的系统。

LM2931-N 最初专为汽车应用设计，所有稳压电路都能防止电池反接或双电池跳接。在出现线路瞬变时，如负载突降（60V），稳压器的输入电压可能瞬间超过规定的最大工作电压，此时稳压器会自动关闭，以保护内部电路和负载。LM2931-N 不会因临时镜像插入而损坏。此外，它还具备常见的稳压器特性，如短路和热过载保护。

LM2931-N 系列包括固定 5V 输出（A级公差为±3.8%）或带 ON/OFF 引脚的可调输出。这两种版本均提供 TO-220 功率封装、DDPAK/TO-263 表面贴装封装和 8 引脚 SOIC 封装。固定输出版本还提供 TO-92 塑料封装。

商品特性

极低静态电流
输出电流超过 100mA
输入输出压差小于 0.6V
电池反接保护
60V 负载突降保护
-50V 反向瞬态保护
短路保护
内部热过载保护
镜像插入保护
提供 TO-220、TO-92、TO-263 或 SOIC-8 封装
提供带 TTL 兼容开关的可调版本

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	26V
	输出电压	5V
	输出电流	100mA
	电源纹波抑制比(PSRR)	55dB@(120Hz)
	压差	600mV@(100mA)

	属性	参数值
	静态电流(Iq)	1mA
	噪声	500uVrms
	特性	过热保护；短路保护；过流保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
