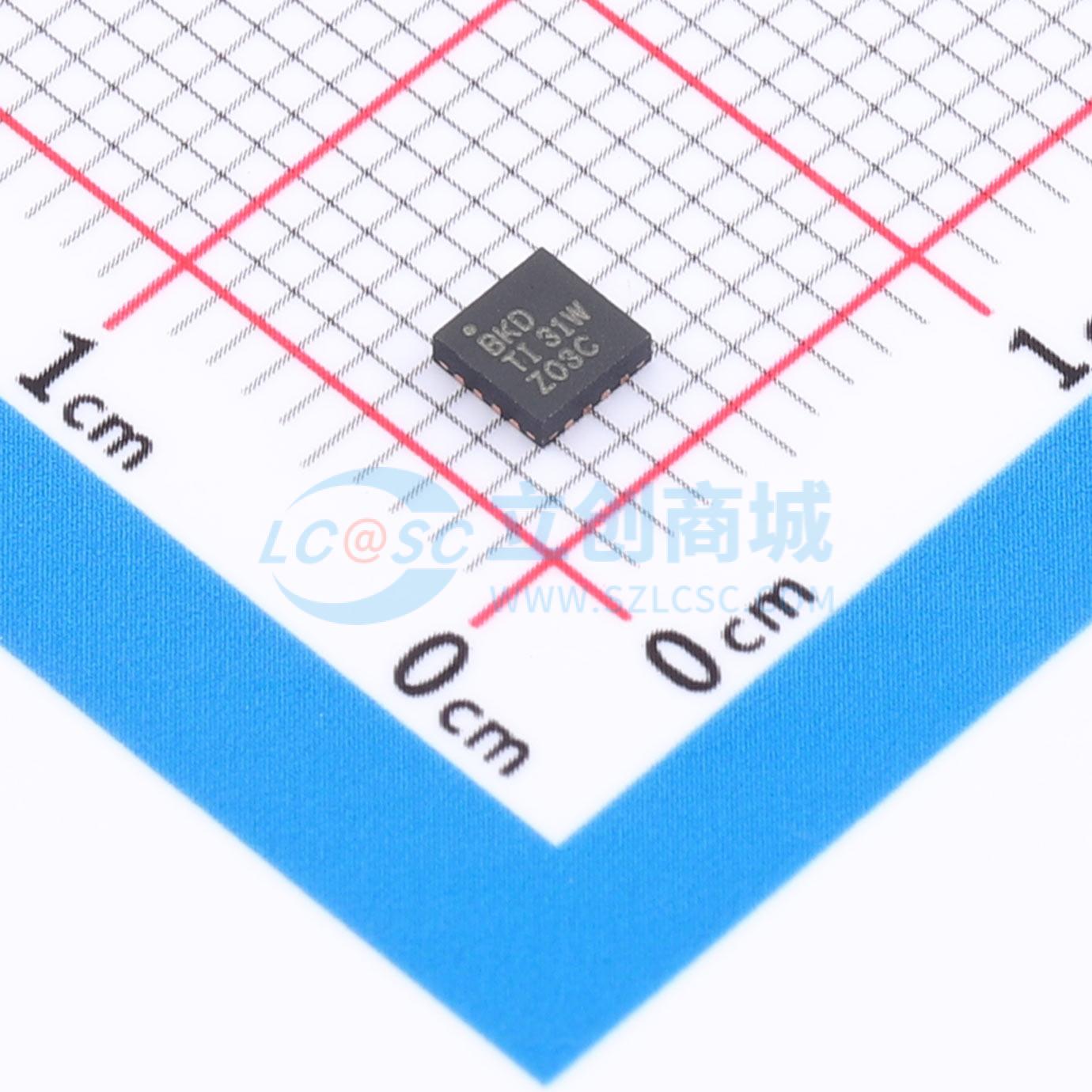

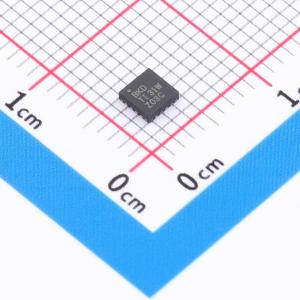

TPS65124RGTR

单电感四输出TFT-LCD电源

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPS65124 具有可调节定序的 3 通道单电感器多路输出 (SIMO) 偏置 IC
品牌名称: TI(德州仪器)
商品型号: TPS65124RGTR
商品编号: C2869143

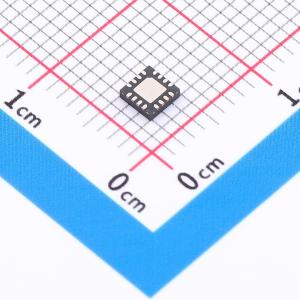

商品封装: VQFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.094克(g)

商品参数

商品概述

TPS6512x DC-DC转换器可为非晶硅(a-Si)和低温多晶硅(LTPS) TFT-LCD显示屏提供所需的全部三路电压。TPS6512x的紧凑型布局使用单个电感器来生成独立稳压的正输出和负输出。自由运行可变峰值电流PWM控制方案在输出之间对电感器进行时分复用。该控制架构以伪固定频率工作，可对线路和负载瞬变提供快速响应，同时在较宽的输入输出电压范围内保持相对恒定的开关频率和较高的效率。由于该器件具备高开关频率能力，因此可使用价格便宜的超薄8.2 μH或10 μH电感器。主输出VMAIN经过后稳压，可为LCD显示屏提供低纹波源驱动电压。辅助输出生成最高20 V的升压输出VGH，以及最低-18 V的负输出VGL，用于LCD栅极驱动。该器件具有内置电流限制，可在故障条件下实现高可靠性。此外，该器件还为LCD逻辑电路提供一个固定输出线性稳压器。这些器件内置的ESD保护有限，在存储或处理过程中应将引脚短接在一起或将器件放置在导电泡沫中，防止MOS栅极受到静电损坏。

商品特性

主输出VMAIN，电压可调范围3.0 V 至 5.6 V/25 mA
主输出后稳压，可实现低纹波（5 mVpp）
典型精度±0.8%
效率最高可达83%
正输出VGH，电压可调最高至20 V/2 mA
正输出典型精度±3%
负输出VGL，电压可调最低至-18 V/2 mA
负输出典型精度±3%
内置辅助1.8 V/3.3 V线性稳压器
支持自动或可编程电源排序
完整的1 mm器件轮廓解决方案
输入电压范围2.5 V 至 5.5 V
输出短路保护
采用16引脚QFN封装（3 × 3 × 0.9 mm）

应用领域

小尺寸a-Si和LTPS TFT LCD
手机、智能手机
PDA、掌上电脑
便携式DVD
数码相机、摄像机
手持仪器
便携式GPS
汽车导航系统

	属性	参数值
	商品目录	LCD驱动
	工作电压	2.5V~5.5V
	工作温度	-40℃~+85℃

	属性	参数值
	静态电流	170uA
	耗散功率(Pd)	250mW
	功能特性	集成升压电路
