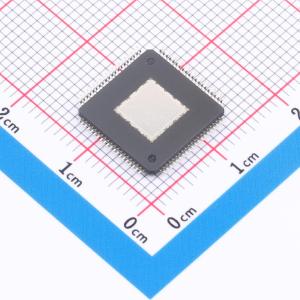

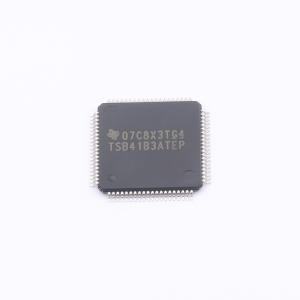

温馨提醒：图片仅供参考，商品以实物为准
TSB41BA3ATPFPEP
IEEE1394b三端口电缆收发器/仲裁器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 增强型产品 IEEE 1394b 三端口电缆收发器/仲裁器 80-HTQFP -40 to 105
- 品牌名称
- TI(德州仪器)
- 商品型号
- TSB41BA3ATPFPEP
- 商品编号
- C2868653
- 商品封装
- HTQFP-80(12x12)
- 包装方式
- 托盘
- 商品毛重
- 2.5克(g)
商品参数
参数完善中
商品概述
TSB41BA3A-EP可提供有线IEEE 1394网络中实现三端口节点所需的数字与模拟收发功能，每个有线端口集成两个差分线路收发器，收发器内置电路可监控线路状态，满足连接状态判断、初始化、仲裁以及数据包收发的需求，可与链路层控制器对接，也可通过有线端口连接集成1394链路加物理层，可采用单3.3V电源供电，核心电压由内部稳压器提供，也可采用双电源供电，I/O使用3.3V电源，核心单独供电，为保护锁相环免受噪声干扰，锁相环电源端必须与核心数字电源端分开去耦。
商品特性
- 宽温工作性能，工作温度范围为-40℃~110℃
- 提供增强的制造来源支持与产品变更通知，具备合格追溯能力
- 完全支持IEEE 1394b-2002标准的S100、S100B、S200、S200B、S400、S400B信号速率
- 完全支持IEEE 1394a-2000和1394-1995高性能串行总线标准
- 可与符合IEEE 1394标准的多种实现方案互操作
- 提供三个完全向后兼容的双语言1394b有线端口，符合1394a-2000标准，最高速率为400Mbps
- 三个端口同时兼容1394a-2000标准，支持100Mbps、200Mbps、400Mbps速率
- 完整1394a-2000功能支持：连接消抖、仲裁短复位、多速级联、仲裁加速、快速级联、端口禁用/挂起/恢复
- 提供扩展恢复信令，可兼容传统DV设备
- 具备断电节能功能，可降低能耗
- 支持低功耗休眠模式
- 完全符合开放主机控制器接口要求
- 支持有线电源存在监测，有线端口可监测线路状态，确认与远端节点的有效连接
- 可通过寄存器位实现相关功能位的软件控制
- 到链路层控制器的数据接口可通过引脚选择工作模式：1394a-2000模式为49.152MHz下2/4/8并行位，1394b模式为98.304MHz下8并行位
- 支持低成本总线保持器隔离
- 可与使用3.3V电源的链路层控制器互操作
- 可与使用1.8V、3.3V、5V电源的其他1394物理层互操作
- 采用低成本49.152MHz晶振，可提供收发数据时钟以及链路层控制器时钟
- 每个端口配置独立偏置
- 采用低成本、高性能80引脚TQFP(PFP)热增强封装
- 支持软件设备复位
- 内置故障安全电路，可检测设备突发掉电并禁用端口，避免加载连接设备偏置、阻止端口漏电流回流电源层
- 输入偏置检测电路配置符合1394a-2000标准的共模噪声滤波器，可滤除串扰噪声
- 有线/收发器硬件速率和端口模式可通过引脚状态选择
- 支持将端口强制设置为仅Beta S100Mbps，可连接CAT5有线收发器
- 支持将端口强制设置为仅1394b Beta S200Mbps和仅Beta S100Mbps，可连接S200塑料光纤收发器
- Beta模式下所有端口配置光信号检测输入，可连接光收发器
- 允许将端口1和端口2强制设置为仅1394a模式，支持使用1394a连接器
应用领域
- 有线IEEE 1394网络三端口节点
- 电池供电设备
- CAT5有线传输应用
- 塑料光纤传输应用
- 传统DV设备对接
