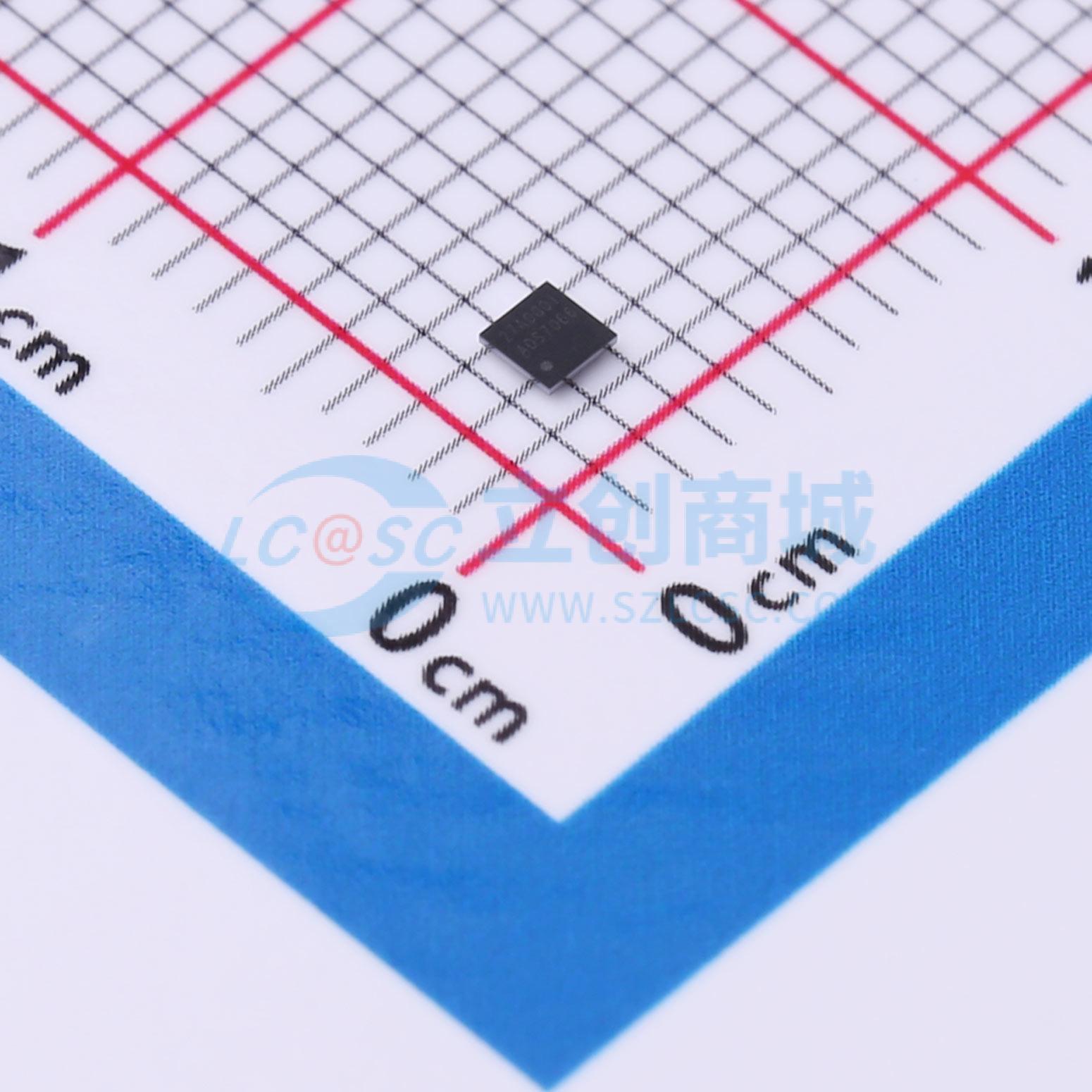

温馨提醒：图片仅供参考，商品以实物为准

ADS7066IYBHR

小型8通道16位SAR ADC 具有GPIO

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS7066 具有内部基准、GPIO 和 SPI 的八通道、250kSPS、16 位模数转换器
品牌名称: TI(德州仪器)
商品型号: ADS7066IYBHR
商品编号: C2867885
商品封装: DSBGA-16
包装方式: 编带
商品毛重: 0.011克(g)

商品参数

商品概述

ADS7066 是一款小型、16 位、8 通道、高精度逐次逼近寄存器(SAR) 型模数转换器(ADC)。具有集成的无电容基准和基准缓冲器，无需较多的外部组件，有助于减小整体解决方案尺寸。晶圆级芯片级封装和较少的外部组件使该器件适用于空间受限型应用。具有内置的失调电压校准功能，可在系统的宽工作范围内提高精度。可编程均值滤波器可实现更高的分辨率测量。八个通道可以单独配置为模拟输入、数字输入或数字输出，以实现更小的系统尺寸，并简化混合信号反馈和数字控制的电路设计。增强型SPI 支持以较低的时钟速度实现高吞吐量，从而简化电路板布局并降低系统成本。具有循环冗余校验(CRC) 功能，可用于数据读取和写入操作以及上电配置。

商品特性

小尺寸解决方案：1.62mm×1.62mm WCSP 节省空间、无电容、2.5V 内部基准
8 通道，可配置为以下任意组合：最多 8 个模拟输入、数字输入或数字输出
可编程均值滤波器：用于求平均值的可编程样本大小，利用内部转换求平均值，用于计算平均输出的 20 位分辨率
具有通道序列发生器的低泄漏多路复用器：手动模式、动态模式、自动序列模式
出色的交流和直流性能：SNR：86dB，THD：–100dB，可编程均值滤波器提高了 SNR，INL：±1LSB，16 位，无丢码，内部校准改善了失调电压和漂移
高采样率、无延迟输出：250kSPS
宽工作电压范围：ADC 输入范围：0V 至 VREF 和 2×VREF，模拟电源：3V 至 5.5V，数字电源：1.65V 至 5.5V，温度范围： -40°C 至 +125°C
增强型 SPI 数字接口：高速 60MHz SPI 接口，使用 >4.5MHz SPI 实现最大吞吐量

应用领域

光学模块
光线路卡
多参数患者监视器

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	16位
	采样率	250kHz
	通道数	8
	工作电压	3V~5.5V；1.65V~5.5V
	接口类型	SPI
	差分输入	否
	积分非线性	1LSB

	属性	参数值
	工作温度	-40℃~+125℃
	信噪比	86dB
	时钟/振荡器	内置
	时钟频率(fc)	60MHz
	基准电压源	内置
	ADC架构	SAR
	静态电流	1.6mA
