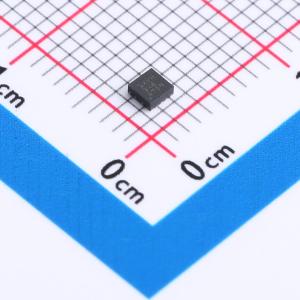

温馨提醒：图片仅供参考，商品以实物为准

TLV75201PDSQR

550mV~5.5V 1A 6V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TLV752 1A、低 IQ、高 PSRR、可调节、双通道低压降 (LDO) 稳压器
品牌名称: TI(德州仪器)
商品型号: TLV75201PDSQR
商品编号: C2864971
商品封装: WSON-10-EP(2x2)
包装方式: 编带
商品毛重: 0.0188克(g)

商品参数

	属性	参数值
	静态电流(Iq)	25uA
	噪声	53uVrms
	功能特性	内置软启动；使能控制；输出放电；短路保护；过流保护；热关断；输入欠压保护
	工作温度	-40℃~+125℃@(Tj)
	输出类型	可调
	输出通道数	2

商品概述

TLV752 是一款双通道、可调节的 1A 低压降 (LDO) 稳压器。该器件采用小型 10 引脚 2mm × 2mm WSON封装，具有 25μA 的静态电流，同时提供快速的线路和负载瞬态响应。该 TLV752 具有 225mV 的低压降，有助于提高总功效。TLV752 具有宽输入和输出电压范围以及出色的输出电流能力，当用于小型印刷电路板 (PCB) 上时，可帮助支持各类应用，如传感器电源、辅助电源轨和具有更低内核电压的现代微控制器。TLV752 可与小型陶瓷输出电容器搭配使用，从而减小整体解决方案尺寸。精密带隙和误差放大器在整个温度范围内具有高精度，最大值为 1.5%。该器件包括集成的热关断、电流限制、有源输出放电和欠压锁定(UVLO) 功能。TLV752 的内部过流保护限制功能可在发生短路事件时减少热耗散。

商品特性

输入电压范围:1.5V 至 6.0V
可调节输出电压范围:0.55V 至 5.5V
极低压降:1A 电流时（3.3VOUT）最大为 225mV
高输出精度:过温条件下最大为 1.5%
IQ典型值为25μA
内置软启动功能，具有单调VOUT上升
采用2mm × 2mm 10引脚WSON (DSQ)封装
有源输出放电

应用领域

微服务器和塔式服务器
门窗传感器
便携式销售终端 (EPOS)
可穿戴健身和活动监测仪
扫描仪
Wi-Fi 接入点
通信模块
传感器电源
辅助电源轨
具有更低内核电压的现代微控制器

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	6V
	输出电压	550mV~5.5V
	输出电流	1A
	电源纹波抑制比(PSRR)	50dB@(1kHz)
	压差	225mV@(1A)
