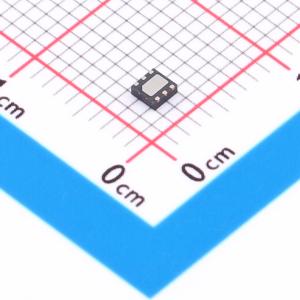

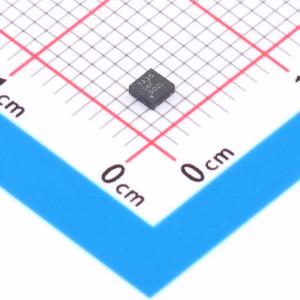

温馨提醒：图片仅供参考，商品以实物为准

TPS7A2501DRVT

具有电源正常指示功能的 300mA、18V、超低 IQ、高精度、可调节低压降稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 具有电源状态良好指示的 300mA 18V 超低 IQ 低压降 (LDO) 线性稳压器 6-WSON -40 to 125
品牌名称: TI(德州仪器)
商品型号: TPS7A2501DRVT
商品编号: C2864783
商品封装: WSON-6-EP(2x2)
包装方式: 编带
商品毛重: 0.036克(g)

商品参数

商品概述

TPS7A25 低压降 (LDO) 线性稳压器集 2.4V 至 18V 输入电压范围和极低静态电流 (IQ) 特性于一体。这些特性能帮助现代电器满足日益严苛的能源要求，并有助于延长便携式电源解决方案的电池寿命。 TPS7A25 有固定电压和可调节电压两种版本可供选用。为获得更大的灵活性或更高的输出电压，可调节电压版本使用反馈电阻器将输出电压设置为 1.24 V 到 17.64V 之间。两种版本都具有 1% 的输出调节精度，可对微控制器 (MCU) 基准电压进行精密调节。在电流为 300mA 时，TPS7A25 LDO 的最大压降小于 340mV ，因此它比标准线性稳压器的工作效率更高。此最大压降使得在 5.4V 输入电压 (VIN) 至 5.0V 输出电压 (VOUT) 范围内的效率达到了 92.5% 。电源正常状态 (PG) 指示灯可以用来将 MCU 保持在复位状态，直到电源正常，或用于电源定序。PG 引脚为开漏输出；因此，该引脚很容易进行电平位移，以便通过 VOUT 以外的导轨进行监控。内置电流限制和热关断有助于在发生负载短路或故障时保护稳压器。

商品特性

超低 IQ: 2μA
输入电压：2.4V 至 18V
可用输出电压选项：
- 固定：1.25V 至 5.0V
- 可调节：1.24V 至 17.66V
在温度范围内的精度为 1%
低压降：300mA 时为 340mV（最大值）
开漏电源正常状态输出
热关断保护和过流保护
有源过冲下拉
工作结温：–40°C 至 +125°C
与 1μF 输出电容器一起工作时保持稳定
封装：6 引脚 WSON

应用领域

家庭和楼宇自动化
多节电池移动电源
智能电网和计量
便携式电动工具
电机驱动器
白色家电
便携式电器

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定；可调
	工作电压	18V
	输出电压	1.25V~5V；1.24V~17.66V
	输出电流	300mA
	电源纹波抑制比(PSRR)	52dB@(1kHz)
	压差	340mV@(300mA)

	属性	参数值
	静态电流(Iq)	2uA
	噪声	300uVrms
	特性	热关断；PG脚；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
