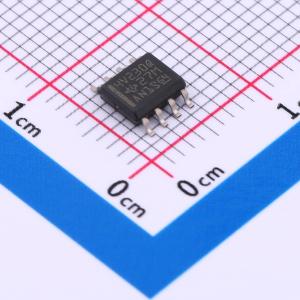

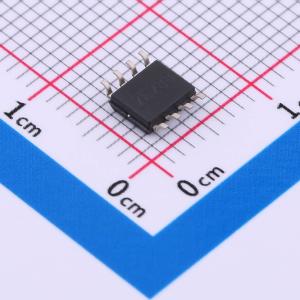

SN65HVD230QD

SN65HVD230Q、SN65HVD231Q和SN65HVD232Q控制器局域网（CAN）收发器，专为搭配带有CAN控制器的TMS320Lx240x 3.3-V DSP或等效器件使用而设计。它们适用于采用符合ISO 11898标准的CAN串行通信物理层的应用。每个CAN收发器旨在为总线提供差分发送能力，并为CAN控制器提供差分接收能力，速度最高可达1 Mbps。 这些器件专为在特别恶劣的环境中运行而设计，具备交叉线保护、接地丢失和过压保护、过温保护以及宽共模范围等特性。 该收发器将单端CAN控制器与工业、楼宇自动化和汽车应用中的差分CAN总线相连接。它在总线上的共模范围为 -2 V至7 V，能够承受 ±25 V的共模瞬变。 在SN65HVD230Q和SN65HVD231Q上，Rs（引脚8）提供三种不同的工作模式：高速、斜率控制和低功耗模式。通过将引脚8接地来选择高速工作模式，使发射器输出晶体管能够尽可能快速地开关，对上升和下降斜率无限制。通过在引脚8连接一个接地电阻可以调节上升和下降斜率，因为斜率与该引脚的输出电流成正比。通过在引脚8连接10 kΩ至100 kΩ的外部电阻可实现斜率控制，分别对应15 V/μs至2 V/μs的压摆率。 如果在Rs（引脚8）施加高逻辑电平，SN65HVD230Q的电路将进入低电流待机模式，在此期间驱动器关闭，接收器保持激活状态。当总线上出现显性状态（总线差分电压典型值 >900 mV）时，DSP控制器会解除这种低电流待机模式。 SN65HVD230Q和SN65HVD231Q的独特区别在于，当在Rs（引脚8）施加高逻辑电平时，SN65HVD231Q中的驱动器和接收器都将关闭，并保持在这种睡眠模式，直到Rs上的低逻辑电平重新激活电路。 Vref（SN65HVD230Q和SN65HVD231Q的引脚5）可作为VCC/2电压参考。

• 热关断保护
• 开路故障安全设计
• 符合汽车应用要求
• ESD保护超过MIL - STD - 883方法3015规定的2000 V；采用机器模型ΔC = 200 pF、R = 0时超过200 V
• 采用3.3-V电源供电
• 可替代PCA82C250的低功耗产品
• 总线/引脚ESD保护超过15-kV HBM
• SN65HVD230Q和SN65HVD231Q具备可控驱动器输出转换时间，以提高信号质量
• 未供电节点不会干扰总线
• 符合ISO 11898标准要求
• SN65HVD230Q低电流待机模式
• SN65HVD231Q低电流睡眠模式，典型值为0.1 μA
• 设计信号速率最高可达1兆比特/秒（Mbps）
