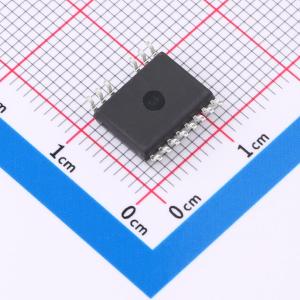

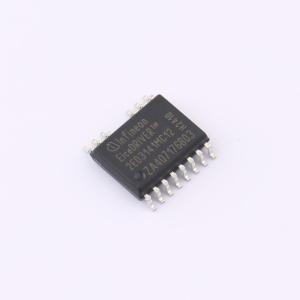

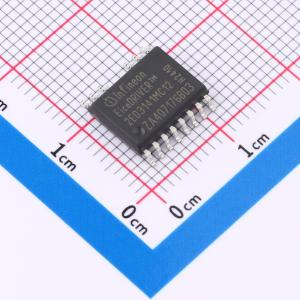

2ED3141MC12LXUMA1
双通道隔离式栅极驱动IC，带死区时间控制
- 描述
- EiceDRIVER™ 2ED314xMC12L 是一系列双通道隔离式栅极驱动 IC，旨在驱动 Si、SiC 和 IGBT 功率开关。所有产品均采用 14 引脚 DSO 封装，输入到输出爬电距离为 8 mm，并提供加强绝缘。所有型号均具备死区时间控制（DTC）功能和独立通道操作
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- 2ED3141MC12LXUMA1
- 商品编号
- C28927937
- 商品封装
- DSO-14
- 包装方式
- 编带
- 商品毛重
- 0.512克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离式栅极驱动器 | |
| 驱动配置 | 半桥；低边；高边 | |
| 隔离电压(Vrms) | 5700 | |
| 负载类型 | IGBT；MOSFET | |
| 通道数 | 2 | |
| 输入侧工作电压 | 3V~16.5V | |
| 拉电流(IOH) | 6A | |
| 灌电流(IOL) | 6.5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+150℃@(Tj) | |
| 上升时间(tr) | 20ns | |
| 下降时间(tf) | 20ns | |
| 传播延迟 tpLH | 50ns | |
| 传播延迟 tpHL | 50ns | |
| 静态电流(Iq) | 1670uA | |
| CMTI(kV/us) | 200kV/us | |
| 驱动侧工作电压 | 11V~32V |
