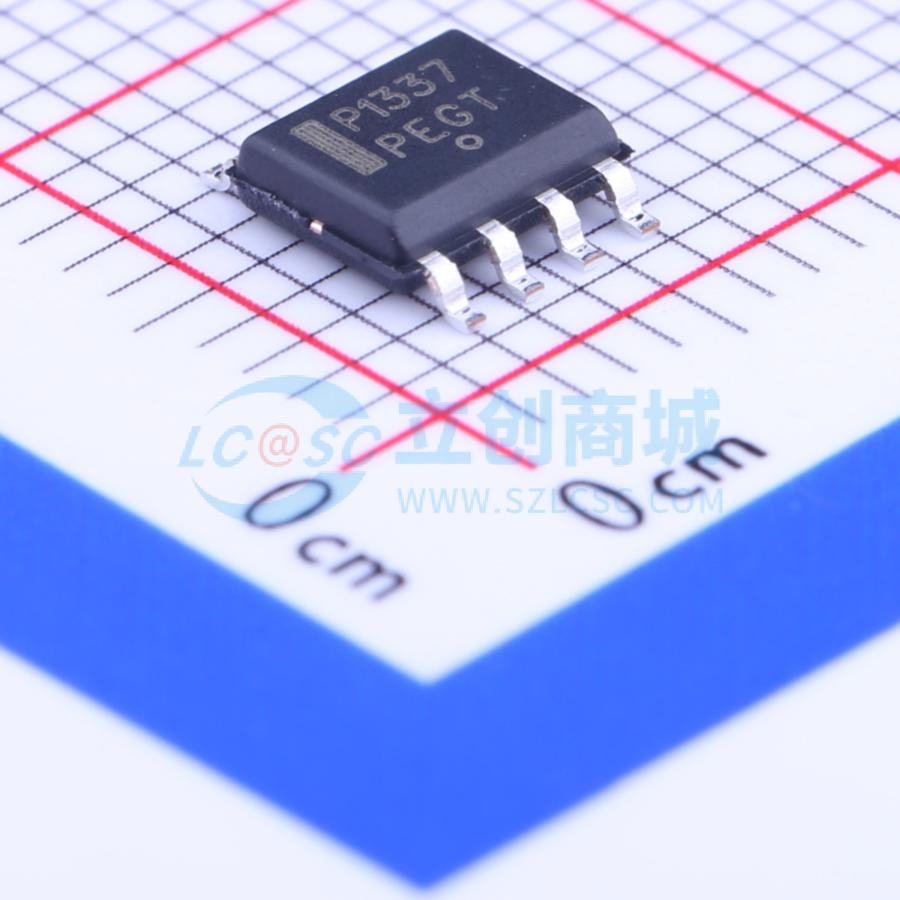

NCP1337DR2G

PWM电流模式准谐振控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP1337集成了一个真正的电流模式调制器和一个去磁检测器，可确保在任何负载/线路条件下实现完全的边界/临界导通模式，同时实现最小的漏极电压开关（准谐振操作）。由于采用无辅助绕组（Soxyless）概念，变压器铁芯复位检测在内部完成，无需使用任何外部信号。内部将频率限制在130 kHz，防止控制器工作在150 kHz的CISPR - 22 EMI起始限制以上。通过监测反馈引脚的活动，一旦功率需求降至预定水平以下，控制器便进入跳周期模式。由于每次重启都通过内部软跳周期进行缓冲，且频率不会低于25 kHz，因此不会产生可听见的噪声。NCP1337还具备高效的保护电路，在出现过流情况时，该电路会禁用输出脉冲并进入安全的间歇模式，尝试重启。一旦故障消除，设备将自动恢复。此外，还包括一个母线电压监测功能（即欠压保护）、可调过功率补偿和一个vCC ΔOVP。除非故障定时器超时，否则在任何这些情况发生后，控制器会立即重启。最后，内部4.0 ms软启动可消除传统启动时的应力。NCP1337采用标准的电流模式架构，其中关断时间由峰值电流设定点决定，而铁芯复位检测触发导通事件。该组件是对元件数量要求较低的应用的理想选择，尤其适用于低成本AC - DC适配器、消费电子产品、辅助电源等。由于采用高性能、高压技术，NCP1337集成了构建坚固可靠的开关模式电源（SMPS）所需的所有必要特性。
品牌名称: onsemi(安森美)
商品型号: NCP1337DR2G
商品编号: C29892
商品封装: SOIC-7
包装方式: 编带
商品毛重: 0.216克(g)

商品参数

	属性	参数值
	特性	过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；软启动
	工作温度	-40℃~+150℃@(Tj)
	工作模式	QR
	反馈方式	副边反馈

商品概述

NCP1337集成了一个真正的电流模式调制器和一个去磁检测器，可确保在任何负载/线路条件下实现完全的边界/临界导通模式，同时实现最小的漏极电压开关（准谐振操作）。由于采用无辅助绕组（Soxyless）概念，变压器铁芯复位检测在内部完成，无需使用任何外部信号。内部将频率限制在130 kHz，防止控制器工作在150 kHz的CISPR - 22 EMI起始限制以上。通过监测反馈引脚的活动，一旦功率需求降至预定水平以下，控制器便进入跳周期模式。由于每次重启都通过内部软跳周期进行缓冲，且频率不会低于25 kHz，因此不会产生可听见的噪声。 NCP1337还具备高效的保护电路，在出现过流情况时，该电路会禁用输出脉冲并进入安全的间歇模式，尝试重启。一旦故障消除，设备将自动恢复。此外，还包括一个母线电压监测功能（即欠压保护）、可调过功率补偿和一个vCC ΔOVP。除非故障定时器超时，否则在任何这些情况发生后，控制器会立即重启。最后，内部4.0 ms软启动可消除传统启动时的应力。 NCP1337采用标准的电流模式架构，其中关断时间由峰值电流设定点决定，而铁芯复位检测触发导通事件。该组件是对元件数量要求较低的应用的理想选择，尤其适用于低成本AC - DC适配器、消费电子产品、辅助电源等。由于采用高性能、高压技术，NCP1337集成了构建坚固可靠的开关模式电源（SMPS）所需的所有必要特性。

商品特性

自由运行边界/临界模式准谐振操作
电流模式
具备待机最小开关频率的软跳周期模式
独立于辅助电压的自动恢复短路保护
过压保护
欠压保护
两个可外部触发的故障比较器（一个用于禁用功能，另一个用于永久锁存）
内部4.0 ms软启动
500 mA峰值电流灌驱动能力
最大频率130 kHz
内部前沿消隐
内部温度关断
直接光耦连接
动态自供电，电平为12 V（导通）和10 V（关断）
提供用于瞬态和交流分析的SPICE模型
这些是无铅器件

应用领域

笔记本电脑等的AC - DC适配器
离线电池充电器
消费电子产品（DVD播放器、机顶盒、电视等）
辅助电源（USB、电器、电视等）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	隔离
	工作电压	10V~20V
	开关频率	130kHz
	拓扑结构	反激式
