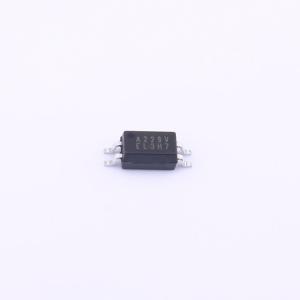

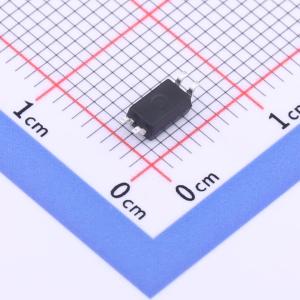

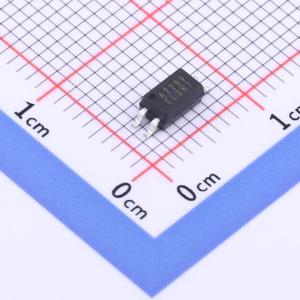

EL3H7(A)(TA)-VG
DC输入 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- EL3H7 - G系列器件由一个红外发光二极管和一个光电晶体管探测器组成，二者通过光学方式耦合，并采用绿色化合物进行封装。它们采用4引脚小外形单列直插式（SIMD）封装。
- 品牌名称
- EVERLIGHT(亿光)
- 商品型号
- EL3H7(A)(TA)-VG
- 商品编号
- C2858852
- 商品封装
- SOIC-4-175mil
- 包装方式
- 编带
- 商品毛重
- 1.316克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 光电三极管 | |
| 正向压降(Vf) | 1.2V | |
| 输出电流 | 50mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 80V | |
| 输出通道数 | - |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | 100mV@10mA,10mA | |
| 上升时间(tr) | 5us | |
| 下降时间 | 3us | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 50% | |
| 电流传输比(CTR)最大值/饱和值 | 600% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 50mA |
