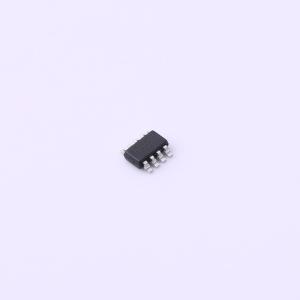

THVD8000DDFR
THVD8000 RS-485 收发器，带 OOK 调制用于电力线通信
- 描述
- THVD8000 是一个带有开关键控 (OOK) 调制和解调功能的 RS-485 收发器，适用于电力线通信。可以在现有的电力线上调制数据，实现电力传输和数据通信共享一对电线。
- 品牌名称
- TI(德州仪器)
- 商品型号
- THVD8000DDFR
- 商品编号
- C2848812
- 商品封装
- TSOT-23-8
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~5.5V | |
| 数据速率 | 500Kbps |
| 属性 | 参数值 | |
|---|---|---|
| 静电保护 | ±16kV | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流 | 6mA | |
| 通讯模式 | 半双工 | |
| 功能特性 | Tx/Rx启用；热关断保护 |
商品概述
THVD8000 是具有内置开关键控 (OOK) 调制和解调功能的 RS-485 收发器，用于实现电力线通信。通过将数据调制到现有电力线上，可实现在同一对导线中同时进行电力输送和数据通信，从而显著降低系统成本。引脚可编程接口可简化系统设计。可以通过更改F_SET引脚上的外部电阻器来调节载波频率。宽范围载波频率使系统设计人员能够灵活地选择外部电感器和电容器。此外，OOK调制不受数据极性的影响，可简化系统安装。
商品特性
- 3V至5.5V电源电压
- 半双工通信
- f0/bps = 10 时数据速率高达 500Kbps
- f0/bps < 10 时可实现更高数据速率
- 具有开关键控 (OOK) 调制功能的 RS-485 电气信号
- 引脚可选载波频率:125kHz - 5MHz
- 展频时钟，可实现出色的 EMI 性能
- 无极性
- TX 超时，以避免出现总线阻塞情况
- 运行共模范围:-7V至12V
- 总线 I/O 保护
- ±18V 直流故障保护
- ±16kV HBM ESD
- ±8kV IEC 61000-4-2 接触放电
- ±15kV IEC 61000-4-2 空气间隙放电
- ±4kV IEC 61000-4-4 快速瞬变脉冲
- 工作温度范围:-40℃ 至 125℃
- 适用于空间受限的应用的 8 引脚 SOT-23 封装
应用领域
- HVAC 系统
- 楼宇自动化
- 工厂自动化与控制
- 电器
- 照明
- 电网基础设施
- 电力输送
