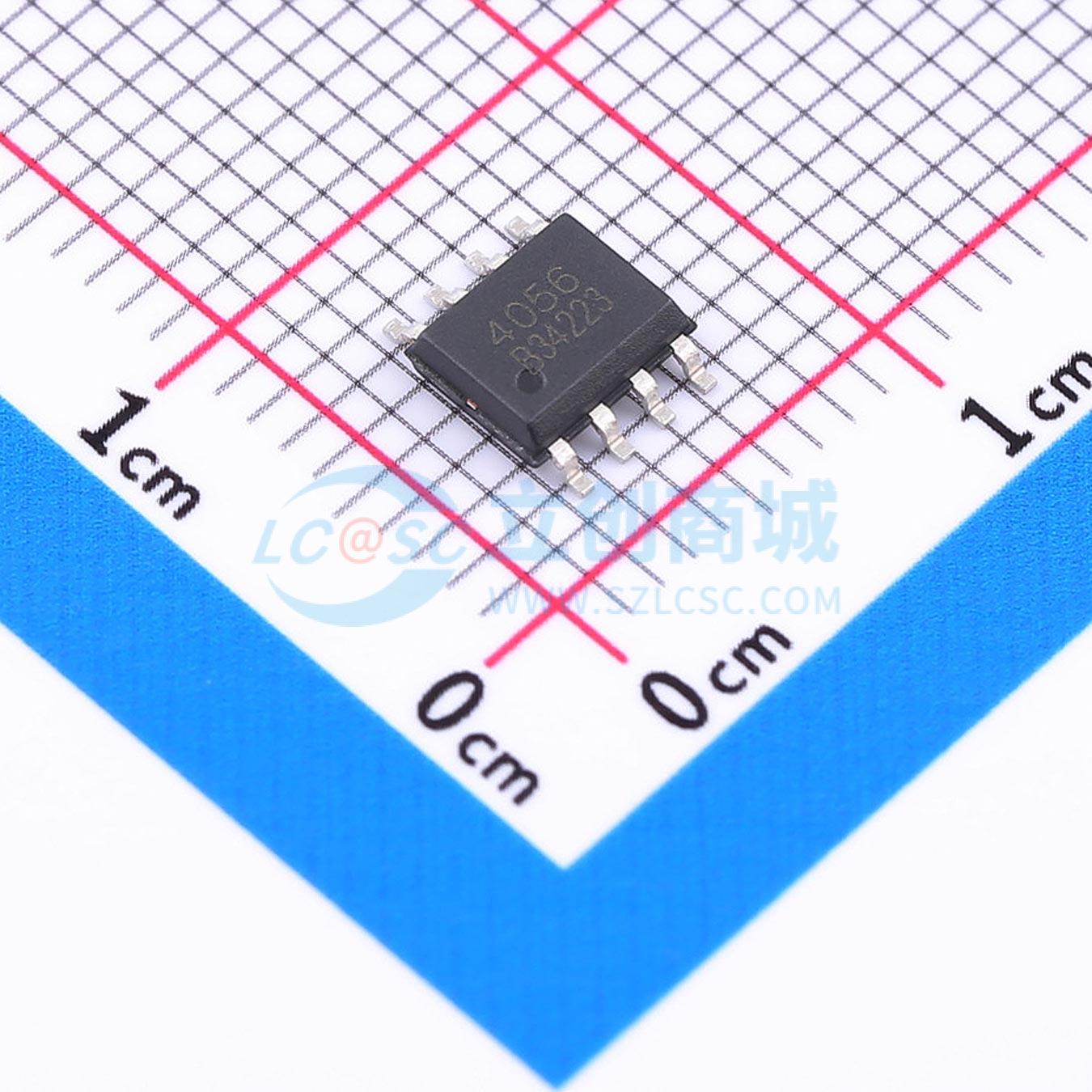

JSM4056
1000mA单节锂电池充电器芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 电池温度检测，欠压锁定，自动再充电和两个状态引脚以显示充电和充电终止
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- JSM4056
- 商品编号
- C2848864
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.172克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4V~6.5V | |
| 最大充电电流 | 1A | |
| 充电饱和电压 | 4.2V | |
| 放电截止电压 | - | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | - | |
| 静态电流(Iq) | 1uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 恒压充电；恒流充电；自动再充电；充电终止；软启动；可编程充电电流；欠压锁定；涓流充电 |
商品概述
JSM4056是一款单节锂离子电池恒流/恒压线 性充电器，简单的外部应用电路非常适合便携式设备应用，适合USB电源和适配器电源工作，内部采用防倒充电路，不需要外部隔离二极管。热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。充电截止电压为4.2V，充电电流可通过外部电阻进行设置。当充电电流降至设定值的1/10时，将自动结束充电过程。当输入电压被移掉后，自动进入低电流待机状态，待机电流降至1uA。
商品特性
- 预充电压：4.2V
- 电池反接保护功能
- 最大充电电流：1000mA
- 仅电池情况下，超低功耗1uA
- 无需MOSFET、检测电阻器和隔离二极管
- 智能热调节功能可实现充电速率最大化
- 智能再充电功能
- C/10充电终止
- 2.94V涓流充电阈值
- 封装形式：ESOP8
应用领域
- 充电座
- 蓝牙耳机
- 手机
- 数码相机
- 便携式设备
