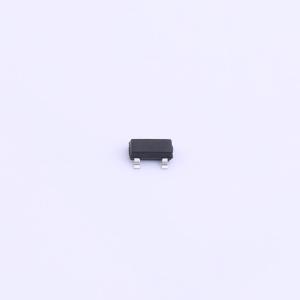

温馨提醒：图片仅供参考，商品以实物为准
AO3400
N沟道增强型MOSFET 1个N沟道 耐压:30V 电流:5.8A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 使用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至2.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
- 品牌名称
- IDCHIP(英锐芯)
- 商品型号
- AO3400
- 商品编号
- C2848198
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 5.8A | |
| 导通电阻(RDS(on)) | 59mΩ@2.5V | |
| 耗散功率(Pd) | 1.4W | |
| 阈值电压(Vgs(th)) | 1.4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 9.5nC@4.5V | |
| 输入电容(Ciss) | 820pF | |
| 反向传输电容(Crss) | 77pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 99pF |
商品特性
- VDS = 30V,ID = 5.8A
- 当VGS = 2.5V时,RDS(ON) < 59 mΩ
- 当VGS = 4.5V时,RDS(ON) < 45 mΩ
- 当VGS = 10V时,RDS(ON) < 41 mΩ
- 高功率和电流处理能力
- 产品无铅
- 表面贴装封装
应用领域
- PWM应用
- 负载开关
- 电源管理
