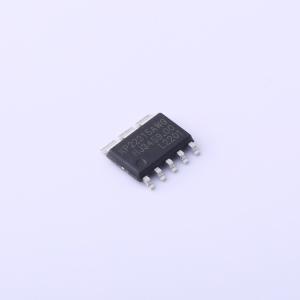

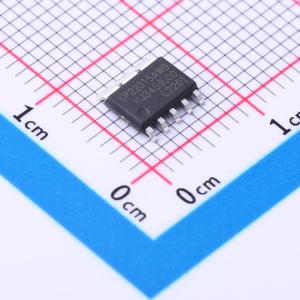

温馨提醒：图片仅供参考，商品以实物为准

KP22315WGA

高性能、高效率、准谐振ACDC功率变换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: KP223XXWG是一款针对离线式反激变换器的高性能准谐振电流模式PWM转换芯片。芯片集成有高压启动电路，可以获得快速启动和超低待性能。芯片支持8-40V的VDD供电，方便满足宽电压输出电源的要求。
品牌名称: Kiwi Instruments(必易微)
商品型号: KP22315WGA
商品编号: C2848206
商品封装: ASOP-6
包装方式: 编带
商品毛重: 0.192克(g)

商品参数

商品概述

KP223XXWG是一款针对离线式反激变换器的高性能准谐振电流模式PWM转换芯片。芯片集成有高压启动电路，可以获得快速启动和超低待性能。芯片支持8 - 40V的VDD供电，方便满足宽电压输出电源的要求。

KP223XXWG内部具有高精度80kHz开关频率振荡器，且带有频率调制和电流峰值调制功能，可优化EMI性能。芯片结合准谐振控制模式，绿色节能模式和打嗝模全范围优化效率，实现待机功耗小于30mW，满足六级能效要求。

KP223XXWG集成有完备的保护功能，包括：VDD保 (UVLO)、VDD过压保护(VDD OVP)、输欠压保护(Brownout)、输入过压保护(LOVP)、输出过压保护(OVP)、逐周期电流限制(OCP)、异常过流保护(AOCP)、过载保护(OLP)、输出过流保护(SOCP)、短路保护(SCP)、内置过热保护(OTP)、软启动、前沿消隐(LEB)等。

应用领域

充电器和适配器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	-
	工作电压	10V~35V
	开关频率	80kHz
	输出电流	-
	耗散功率(Pd)	30W

	属性	参数值
	最大占空比	-
	晶体管耐压	650V
	拓扑结构	反激式
	特性	欠压保护(UVP)
	工作温度	-40℃~+125℃
	工作模式	QR
