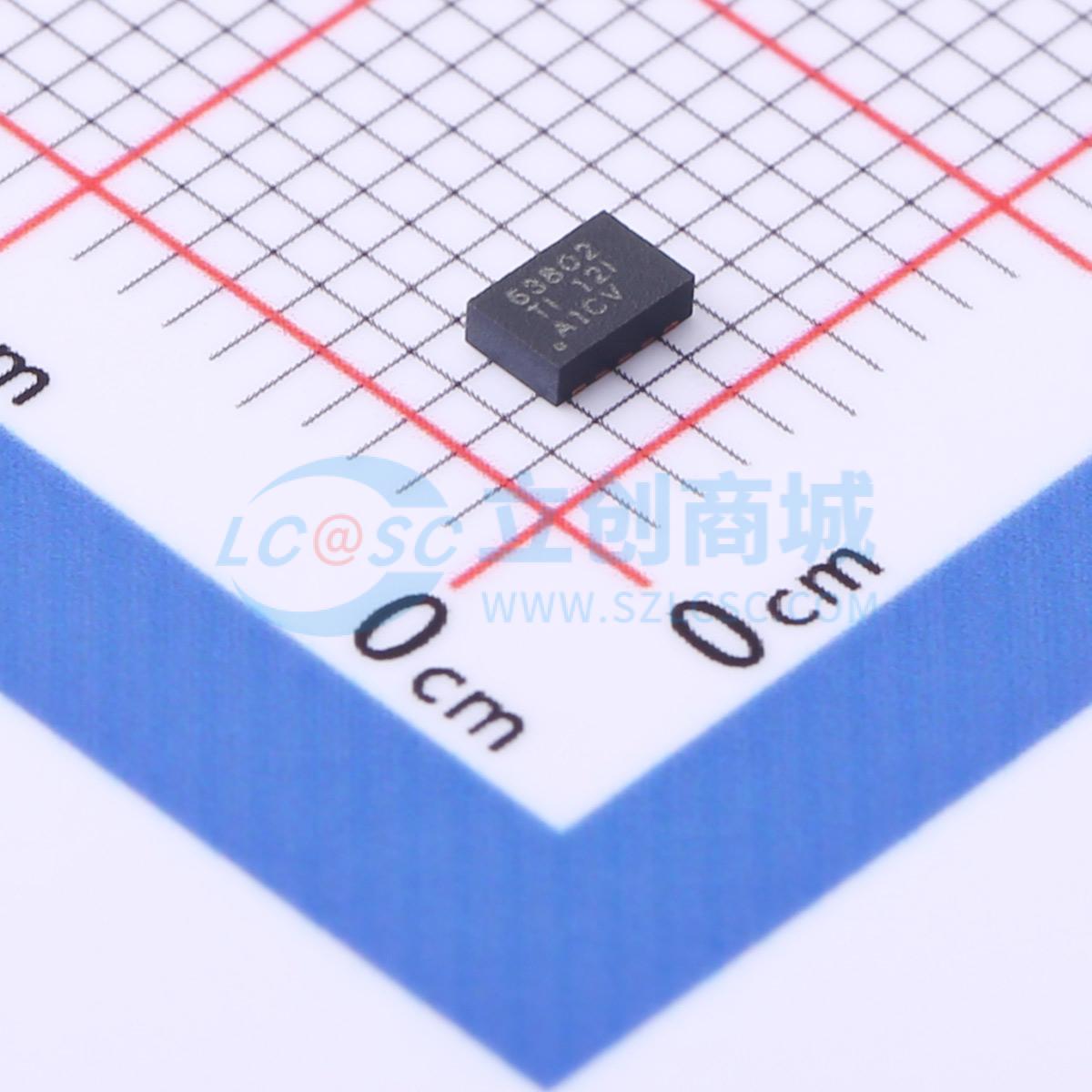

TPS63802DLAR

采用DFN封装的高效率、低IQ降压/升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS63802 采用 QFN/DFN 封装的 2A 高效 11μA 静态电流降压/升压转换器
品牌名称: TI(德州仪器)
商品型号: TPS63802DLAR
商品编号: C2845237
商品封装: VSON-10(2x3)
包装方式: 编带
商品毛重: 0.045克(g)

商品参数

商品概述

TPS63802 是一款高效率、高输出电流降压/升压转换器。根据输入电压不同，当输入电压近似等于输出电压时，它会自动以升压、降压或全新的 4 周期降压/升压模式运行。在定义的阈值内进行模式切换，避免不必要的模式内切换，以减少输出电压纹波。这类器件的输出电压可在较宽输出电压范围内通过电阻式分压器进行单独调整。静态电流为 11μA，可在超小甚至空载条件下实现出色效率。

商品特性

11μA 工作静态电流，具有省电模式和强制 PWM 模式
峰值电流降压/升压模式架构
可在降压、降压/升压和升压操作模式之间定义切换点
正向和反向电流运行
启动至预偏置输出
集成软启动
过热和过压保护
带负载断开功能的真正关断功能
正向和反向电流限制
21.5mm² 的小解决方案尺寸
小型 SON/DFN 封装（类似于 QFN）
小型 0.47μH 电感器与 22μF 最小输出电容器配合使用
使用 TPS63802 并借助 WEBENCH PowerDesigner 创建定制设计方案

应用领域

系统前置稳压器（跟踪和远程信息处理、便携式 POS、家庭自动化、IP 网络摄像头）
负载点调节（有线传感器、端口/电缆适配器和加密狗、电子智能锁、物联网）
蓄电池备用电源（电表、数据集中器、电能质量监测仪）
热电器件电源（TEC、光纤模块）
通用电压稳定器和转换器

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	1.3V~5.5V
	输出电压	1.8V~5.2V
	输出电流	2A
	开关频率	2.1MHz；1.4MHz；1.6MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压-升压式
	静态电流(Iq)	11uA
	开关管(内置/外置)	内置
	输出类型	可调
