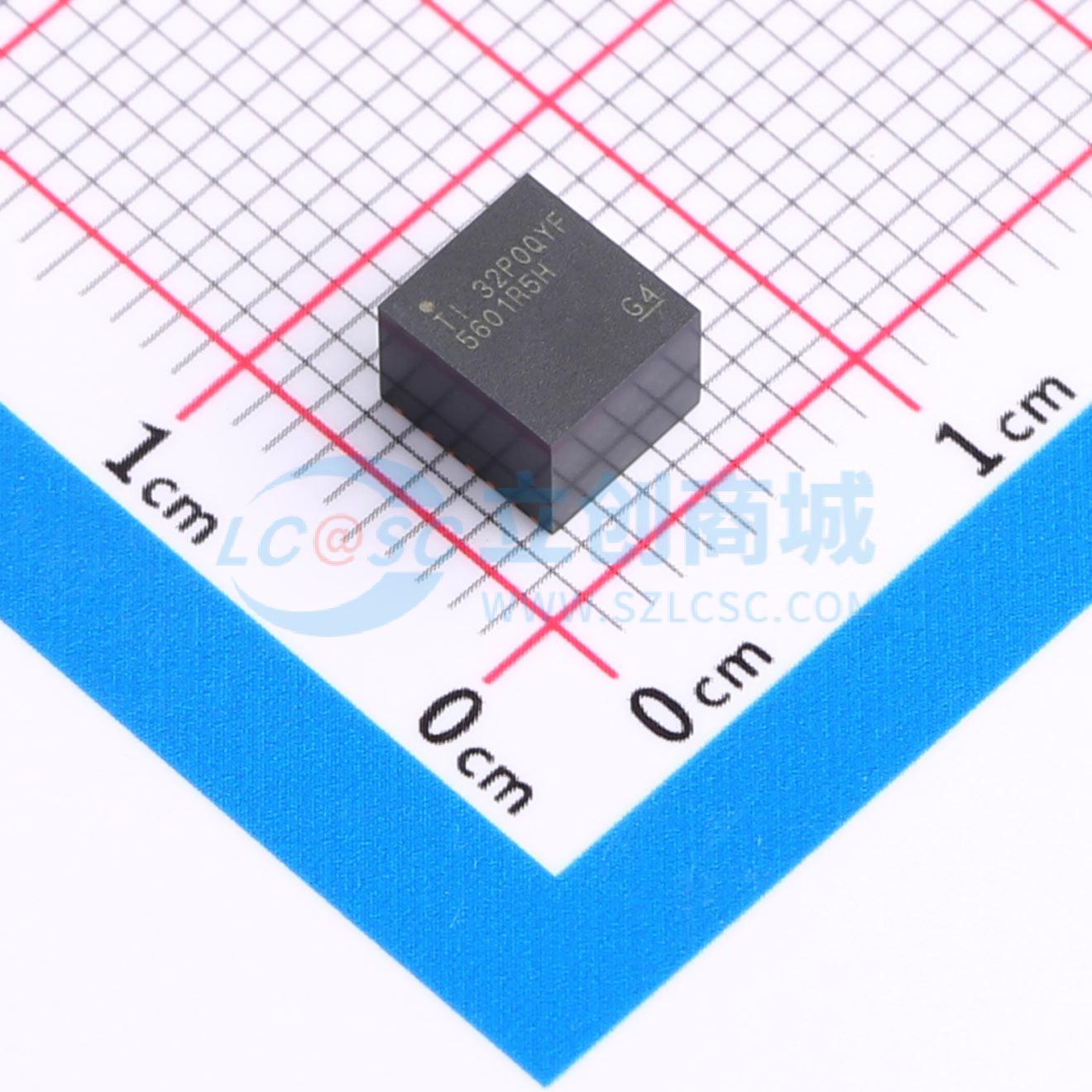

TPSM5601R5HRDAR

60V输入、1V至16V输出、1.5A电源模块

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPSM5601R5Hx 电源模块是一款高度集成的 1.5A 电源解决方案，在热增强型 QFN 封装内整合了一个带有功率 MOSFET 的 60V 输入降压直流/直流转换器、一个屏蔽式电感器和多个无源器件。此 5mmx5.5mmx4mm、15 引脚 QFN 封装采用增强型 HotRod QFN 技术来实现增强的热性能、小尺寸和低 EMI。该封装体的所有引脚均分布在外围，具有单个大型散热焊盘，可在制造过程中实现简单布局和轻松处理。
品牌名称: TI(德州仪器)
商品型号: TPSM5601R5HRDAR
商品编号: C2846044
商品封装: QFN-15(5x5.5)
包装方式: 编带
商品毛重: 0.48克(g)

商品参数

商品概述

TPSM5601R5Hx 电源模块是一款高度集成的 1.5A 电源解决方案，在热增强型 QFN 封装内整合了一个带有功率 MOSFET 的 60V 输入降压直流/直流转换器、一个屏蔽式电感器和多个无源器件。此 5mm×5.5mm×4mm、15 引脚 QFN 封装采用增强型 HotRod QFN 技术来实现增强的热性能、小尺寸和低 EMI。该封装体的所有引脚均分布在外围，具有单个大型散热焊盘，可在制造过程中实现简单布局和轻松处理。

TPSM5601R5Hx 是一款紧凑、易用的电源模块，具有 1.0V 至 16V 的可调节宽输出电压范围。总体解决方案仅需四个外部组件，并且省去了设计流程中的环路补偿和磁性元件选择。全套功能集包括电源正常状态指示、可编程 UVLO、预偏置启动、过流和过热保护，因此 TPSM5601R5Hx 成为为各种应用供电的出色器件。空间受限型应用可从 5mm×5.5mm 封装中受益。此外，TPSM5601R5HEXT 可在 –55°C 的更低温度下运行，TPSM5601R5HS 支持扩频运行。

商品特性

提供功能安全，可帮助进行功能安全系统设计的文档
5mm×5.5mm×4mm 增强型 HotRod QFN
出色的热性能：在 85°C 且无气流的情况下具有高达 18W 的输出功率
标准封装尺寸：单个大型散热焊盘和所有引脚均分布在封装外围
专为可靠耐用的应用而设计
宽输入电压范围：4.2V 至 60V
高达 66V 的输入电压瞬态保护
工作结温范围：–40°C 至 +125°C
带 EXT 后缀器件的结温范围：–55°C 至 +125°C
固定 1MHz 开关频率
FPWM 运行模式
针对超低 EMI 要求进行了优化
集成屏蔽式电感器和高频旁路电容器
符合 EN55011 EMI 标准
扩频选项可降低发射
26μA 非开关静态电流
单调启动至预偏置输出
无环路补偿或自举组件
具有迟滞功能的精密使能和输入 UVLO
具有迟滞功能的热关断保护
使用 WEBENCH Power Designer 创建定制稳压器设计方案

应用领域

现场发送器和传感器
PLC 模块
恒温器
视频监控
HVAC 系统
交流和伺服驱动器
旋转编码器
工业运输
资产跟踪
负输出应用
半桥配置

优惠活动

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交56单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.2V~60V
	输出电压	1V~16V
	输出电流	1.5A
	开关频率	850kHz~1.15MHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	26uA
	开关管(内置/外置)	内置
	输出类型	可调
