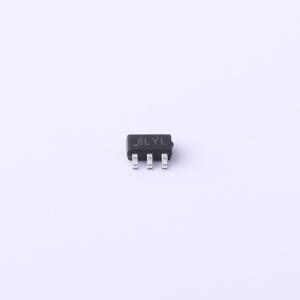

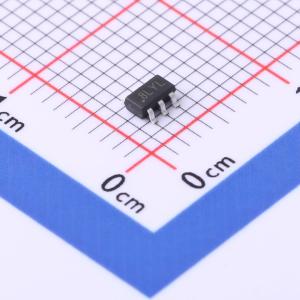

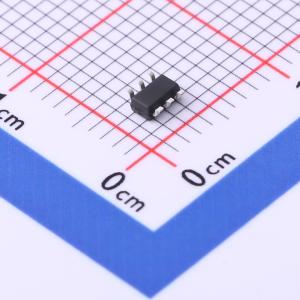

温馨提醒：图片仅供参考，商品以实物为准

TP6841S6-A

40V 0.8A 800kHz 同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TP6841S6是一款电流模式单片降压开关稳压器,输入电压范围为4.5V至40V,可提供800mA连续输出电流,采用同步整流技术,内置两个N-通道MOSFET,无需外部肖特基二极管。具备高效率、良好的负载瞬态响应和稳定的低ESR陶瓷输出电容器。内置补偿,适用于分布式电源系统、汽车系统、高压电源转换、工业电源系统和电池供电系统。
品牌名称: TECH PUBLIC(台舟)
商品型号: TP6841S6-A
商品编号: C2844924
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.036克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(1)1A以内-(小电流)方案

商品参数

商品概述

TP6841S6是一款电流模式单片降压开关稳压器。TP6841S6的输入电压范围为4.5V~40V，通过两个集成的N沟道MOSFET可提供800mA的连续输出电流。内部同步功率开关无需使用外部肖特基二极管即可实现高效率。在轻载情况下，稳压器以低频运行，以保持高效率和低输出纹波。电流模式控制可实现紧密的负载瞬态响应和逐周期电流限制。 TP6841S6具备短路保护、热保护、电流失控保护和输入欠压锁定功能，确保了其可靠性。 TP6841S6采用6引脚SOT23 - 6L封装，使用最少的外部元件即可提供紧凑的解决方案。

商品特性

分布式电源系统
汽车系统
高压电源转换
工业电源系统
电池供电系统

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~40V
	输出电压	-
	输出电流	800mA
	开关频率	800kHz
	工作温度	-40℃~+125℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	-
	开关管(内置/外置)	内置
	输出类型	可调
