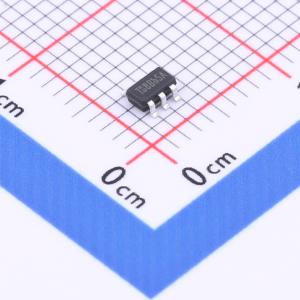

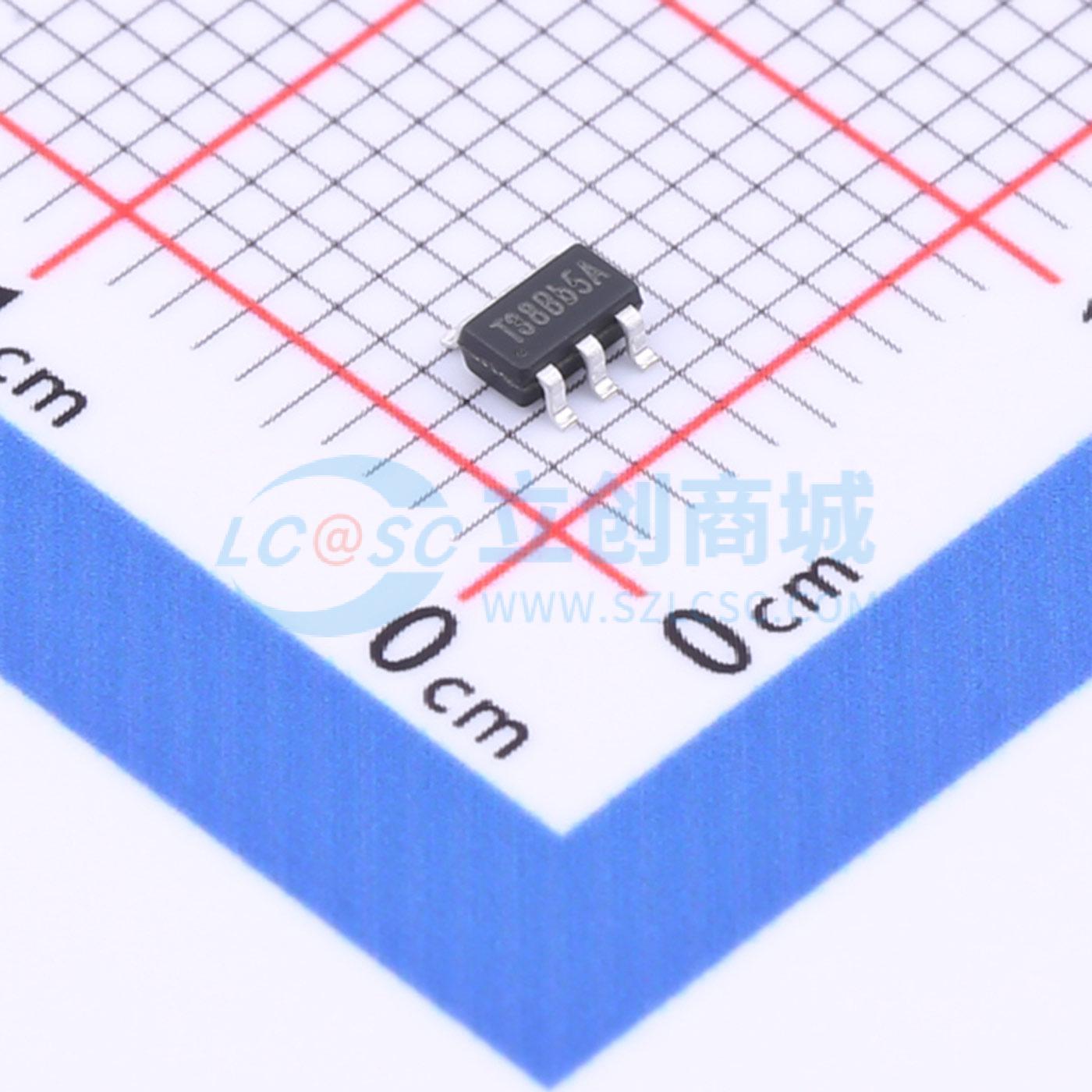

TP6327GS6
18V 3A 600kHz 同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TP6327GS6是一款完全集成的高效率同步降压转换器,支持PWM和PFM模式切换控制,适用于分布式电源系统、数字机顶盒、平板电视和显示器、笔记本电脑、无线和DSL调制解调器等应用。该芯片采用SOT23-6封装,提供3.5V至18V的输入电压范围,最大输出电流为3A,开关频率为600kHz。
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TP6327GS6
- 商品编号
- C2844925
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3.5V~18V | |
| 输出电压 | - | |
| 输出电流 | 2.5A | |
| 开关频率 | 600kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TP6327GS6是一款高度集成的高效同步整流降压转换器，峰值输出电流可达3.0A。该转换器在较宽的输出电流负载范围内均能高效运行。 此器件提供两种工作模式，即PWM控制和PFM模式切换控制，可在更宽的负载范围内实现高效率。 TP6327GS6仅需少量易于获取的标准外部元件，采用SOT23 - 6封装。
商品特性
- 高效率：在5V电压下效率高达95%
- 600kHz工作频率
- 3.0A峰值输出电流
- 2.5A连续电流
- 无需肖特基二极管
- 3.5V至18V输入电压范围
- 0.765V参考电压
- 采用斜率补偿电流模式控制，具备出色的线路和负载瞬态响应
- 集成内部补偿
- 使用低ESR陶瓷输出电容时可保持稳定
- 具备打嗝模式过流保护
- 输入过压保护（OvP）
- 热关断功能
- 浪涌电流限制和软启动功能
- 采用SOT23 - 6封装
应用领域
- 分布式电源系统
- 数字机顶盒
- 平板电视和显示器
- 笔记本电脑
- 无线和DSL调制解调器
