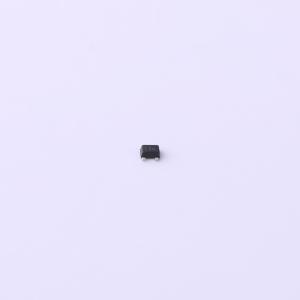

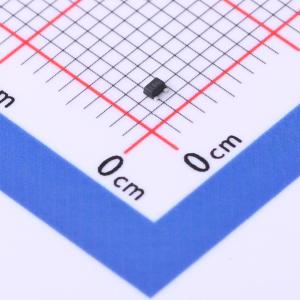

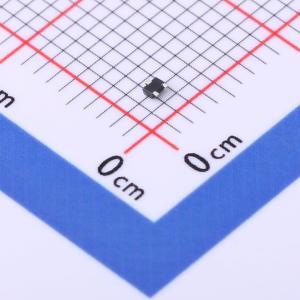

温馨提醒：图片仅供参考，商品以实物为准
TPD2EUSB30DRTR-TP
单向TVS 5.5V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：支持USB 3.0数据速率（5 Gbps）。 超低电容：典型值0.4pF（I/O到GND）。 超低泄漏：nA级别。 低工作电压：5.5V。 单向TVS二极管阵列。 低钳位电压。应用：笔记本电脑。 机顶盒
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPD2EUSB30DRTR-TP
- 商品编号
- C2844720
- 商品封装
- SOT-723
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5.5V | |
| 钳位电压 | 18V | |
| 峰值脉冲功率(Ppp) | 50W@8/20us | |
| 击穿电压 | 7V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 100nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 0.4pF |
商品特性
- 支持 USB 3.0 数据速率（5 Gbps）
- 超低电容：典型 I/O 至地电容为 0.4 pF
- 超低泄漏：纳安级别
- 低工作电压：5.5 V
- 单向 TVS 二极管阵列
- 低钳位电压
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±20 kV 接触放电：±18 kV
- IEC 61000 - 4 - 5（雷电）3.3 A（8/20 μs）
- IEC 61000 - 4 - 4（EFT）40 A（5/50 ns）
- 符合 RoHS 标准
应用领域
- 笔记本电脑
- 机顶盒
- DVD 播放器
- 媒体播放器
- 便携式计算机
