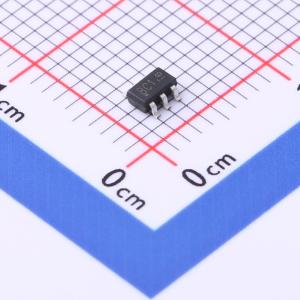

温馨提醒：图片仅供参考，商品以实物为准
TPDT1042-04SO-7
低电容4线TVS阵列
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款低容4线+VCC静电放电（ESD）抑制器有助于保护敏感电子设备免受静电放电影响。它们可增强集成电路的片上保护功能，非常适合对低电容要求较高的低压、高速信号线应用。可用于USB 2.0、IEEE1394、HDMI和GPIO等高速协议的数据端口.
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPDT1042-04SO-7
- 商品编号
- C2844726
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 13V | |
| 峰值脉冲电流(Ipp) | 6A@8/20us | |
| 峰值脉冲功率(Ppp) | 300W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 6V | |
| 反向电流(Ir) | 80nA | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| Cj-结电容 | 0.3pF |
应用领域
- USB2.0 和 USB3.0 端口
- USB OTG
- 数字视频接口 (DVI)
- 监视器和平板显示器
- PCI Express 和串行 SATA 端口
- 千兆以太网
- IEEE 1394 高速火线端口
- 消费类产品 (STB, DVD, DSC, DVC)
