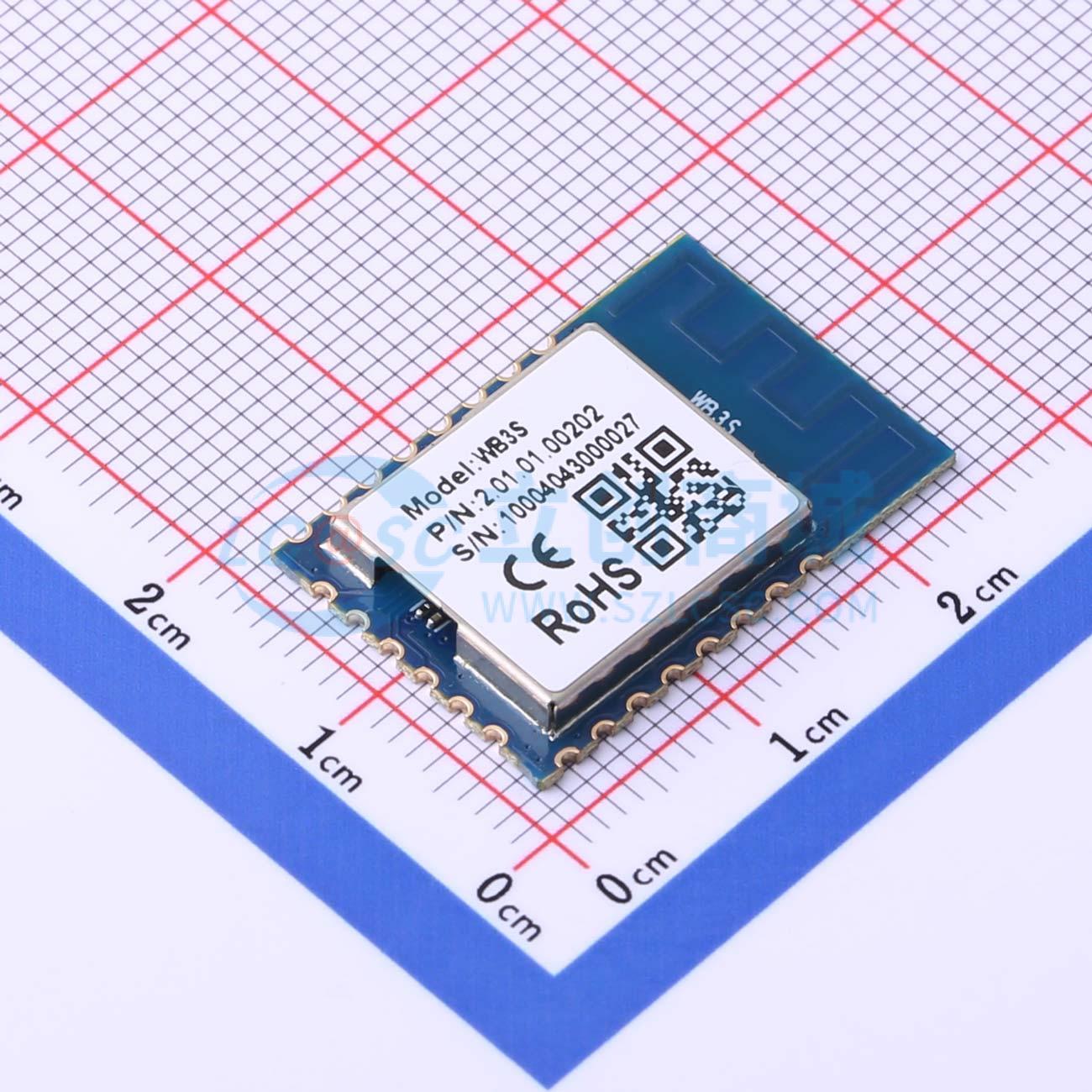

WB3S(h238)

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 场景开关模组/蓝牙模块/WiFi模块
品牌名称: TUYA(涂鸦)
商品型号: WB3S(h238)
商品编号: C2844248
商品封装: SMD,24x16mm
包装方式: 编带
商品毛重: 1.82克(g)

商品参数

参数完善中

商品概述

WB3S是一款低功耗嵌入式Wi-Fi + 蓝牙LE双协议模组。它由一个高集成度的无线射频芯片BK7231T和少量外围器件构成，内置了Wi-Fi网络协议栈和丰富的库函数。还包含低功耗的32位MCU，1T1R WLAN，最高主频120MHz，内置256K SRAM，2Mbyte flash和丰富的外设资源。是一个RTOS平台，集成了所有Wi-Fi MAC以及TCP/IP协议的函数库。用户可以基于这些开发满足自己需求的嵌入式Wi-Fi产品。

商品特性

内置低功耗32位CPU，可以兼作应用处理器
主频120MHz
工作电压：3.0V - 3.6V
外设：9×GPIOS, 1×UART, 1×ADC
Wi-Fi连通性
- 802.11 b/g/n
- 通道1 - 14 @ 2.4GHz
- 支持WEP、WPA/WPA2、WPA/WPA2 PSK (AES)安全机制
- 802.11b模式下最大+16dBm的输出功率
- 支持SmartConfig功能（包括Android和IOS设备）
- 板载PCB天线，天线增益1.5dBi
- 工作温度：-40°C to 85°C
蓝牙LE
- 支持低功耗蓝牙（V4.2）
- 最大输出功率+6dBm
- 板载PCB天线，天线增益1.5dBi

应用领域

智能楼宇
智慧家居/家电
智能插座
智慧灯
工业无线控制
婴儿监控器
网络摄像头
智能公交
