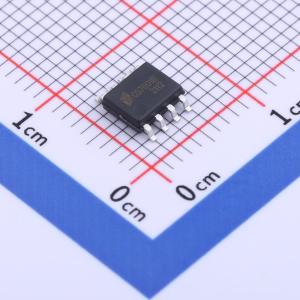

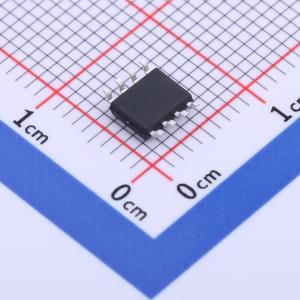

温馨提醒：图片仅供参考，商品以实物为准
GS7001B-84
先进线性充电管理控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 一款高度先进的、用于锂离子电池的完整恒流/恒压线性充电器。其封装形式和较少的外部元件数量使其非常适合便携式应用。充电电流可通过单个电阻进行外部编程，该电流最高可编程至0
- 品牌名称
- SHOUDING(首鼎半导体)
- 商品型号
- GS7001B-84
- 商品编号
- C2842320
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 9V~13.5V | |
| 最大充电电流 | 900mA | |
| 充电饱和电压 | 8.4V |
| 属性 | 参数值 | |
|---|---|---|
| 电池类型 | 锂电池 | |
| 电池节数 | 2 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 静态电流(Iq) | 400uA |
商品概述
一款高度先进的完整锂离子电池恒流/恒压线性充电器。其封装形式和较少的外部元件数量使其非常适合便携式应用。充电电流可通过单个电阻进行外部编程，最大可编程至 0.9A。它通过检测电池电压来确定充电模式：预充电、恒流充电、恒压充电。预充电和恒流充电的充电电流均可调。在恒流和恒压充电过程中，由温度监测器进行监测。有两个 LED 指示灯指示充电模式。采用 SOP - 8L 封装。
商品特性
- 预设 8.4V（典型值）充电电压，精度为 1%
- 可编程充电电流最大可达 0.9A
- 绝对最大输入电压：30V
- 宽输入工作电压：9V~13.5V
- 预充电，充电电流可调
- 适用于双节（8.4V）锂离子电池
- 恒流充电，充电电流可调
- 恒压充电
- 带温度监测的恒流/恒压充电
- 自动再充电
- 双 LED 充电状态指示
- 采用 SOP - 8L 封装
应用领域
- 锂离子纽扣电池充电器
- 蓝牙应用
- 便携式 MP3 播放器、无线耳机
