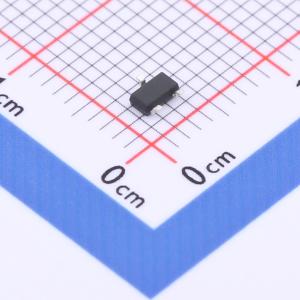

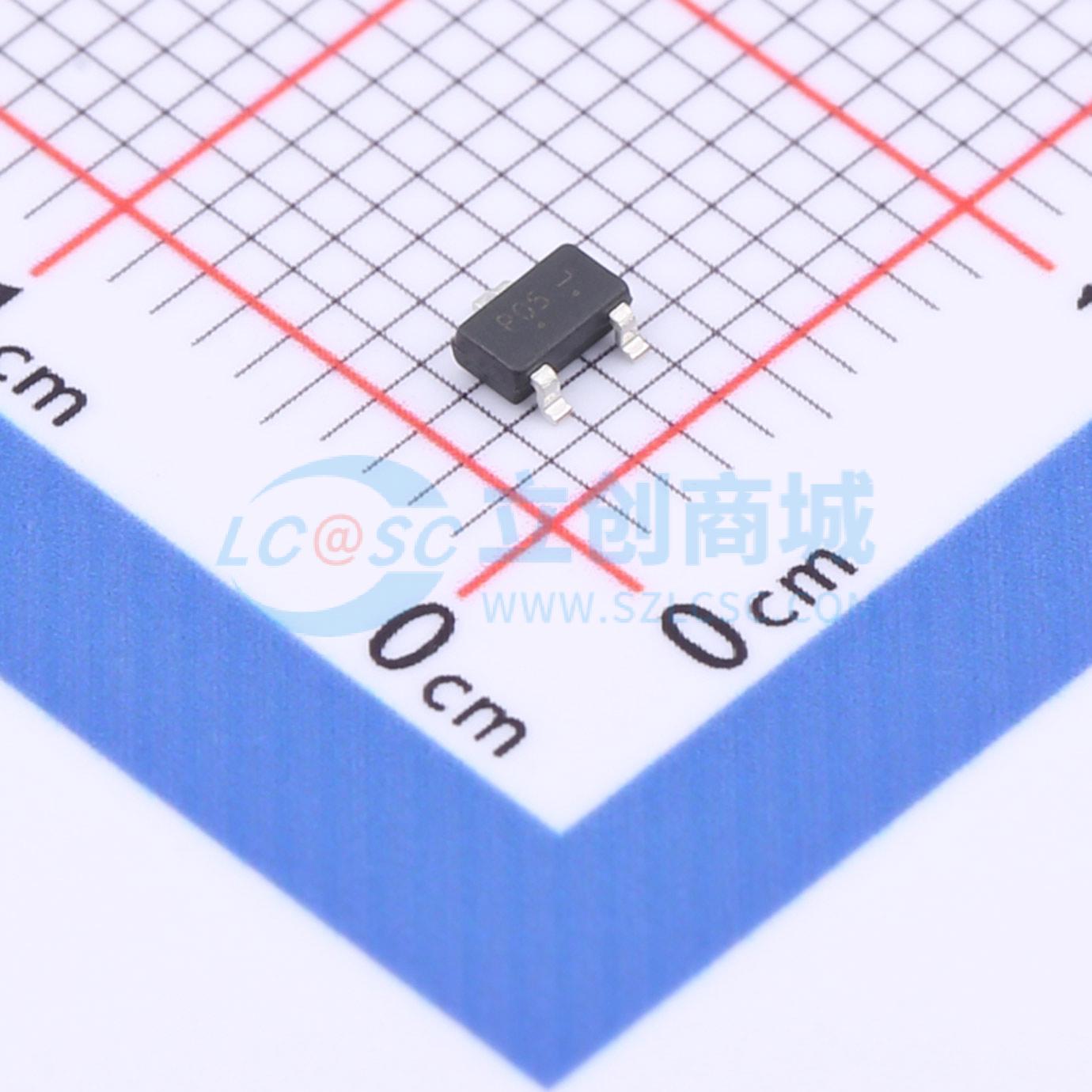

LPB2305LT1G实物图
  • LPB2305LT1G商品缩略图
  • LPB2305LT1G商品缩略图
  • LPB2305LT1G商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

LPB2305LT1G

1个P沟道 耐压:30V 电流:4.2A

品牌名称
LRC(乐山无线电)
商品型号
LPB2305LT1G
商品编号
C2842080
商品封装
SOT-23LC​
包装方式
编带
商品毛重
0.034克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个P沟道
漏源电压(Vdss)30V
连续漏极电流(Id)4.2A
导通电阻(RDS(on))130mΩ@2.5V
耗散功率(Pd)1.4W
阈值电压(Vgs(th))1.3V
属性参数值
栅极电荷量(Qg)-
输入电容(Ciss)826.18pF
反向传输电容(Crss)53.18pF
工作温度-55℃~+150℃
类型P沟道
输出电容(Coss)90.74pF

商品特性

  • 漏源电压(VDS) = -30V
  • 当栅源电压(Vgs)为 -10V、漏源电流(Ids)为 -4.2A 时,导通电阻(RDS(ON)) ≤ 70mΩ
  • 当栅源电压(Vgs)为 -4.5V、漏源电流(Ids)为 -4.0A 时,导通电阻(RDS(ON)) ≤ 85mΩ
  • 当栅源电压(Vgs)为 -2.5V、漏源电流(Ids)为 -1.0A 时,导通电阻(RDS(ON)) ≤ 130mΩ
  • 我们声明该产品的材料符合 RoHS 要求且无卤素。

应用领域

  • 先进的沟槽工艺技术
  • 高密度单元设计,实现超低导通电阻。
