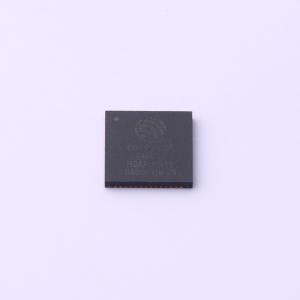

ESP32-S2FH2

ESP32-S2系列芯片是高集成度的低功耗Wi-Fi系统级芯片(SoC)，专为物联网（IoT）、移动设备、可穿戴电子设备、智能家居等各种应用而设计，具有低功耗性能和射频性能。芯片包括一个功能完备的Wi-Fi子系统，符合IEEE802.11b/g/n协议，集成了Wi-Fi MAC、Wi-Fi射频和基带、天线开关、射频Nalun、功率放大器、低噪声放大器等，提供了一个完整的Wi-Fi解决方案。搭载Xtensa 32位LX7单核处理器，工作频率高达240MHz，支持二次开发，无需使用其他微控制器或处理器。带有320KB SRAM，128KB ROM，可通过SPI/QSPI/OSPI接口外接flash和片外RAM。支持多种低功耗工作状态，ULP低功耗协处理器可在超低功耗状态下运行，能够满足各种应用场景的功耗需求。所特有的精细时钟门控、动态电压时钟频率调节、可调节的射频功率放大器的输出功率等特性，可以实现通信距离、数据率和功耗之间的最佳平衡。提供丰富的外设接口，包括SPI，I2S，UART，I2C，LED/PWM，LCD接口，Camera接口，ADC，DAC，触摸传感器，温度传感器和多达43个GPIO，还包括一个全速USB On-The-Go (OTO)接口，可以支持使用USB通信。具有多种特有的硬件安全机制，硬件加密加速器支持AES、SHA和RSA算法，RNG、HMAC和数字签名(Digital Signature)模块提供了更多安全性能，其他安全特性还包括flash加密和安全启动(secure boot)签名验证等，完善的安全机制使芯片能够满足严格的安全要求。

• Wi-Fi：
  • 支持IEEE802.11b/g/n协议
  • 在2.4GHz频带支持20MHz和40MHz频宽
  • 支持单频1T1R模式，数据速率高达150Mbps
  • 无线多媒体(WMM)
  • 帧聚合(TX/RXA-MPDU,RXA-MSDU)
  • 立即块确认(ImmediateBlockACK)
  • 分片和重组(Fragmentation&defragmentation)
  • Beacon自动监测（硬件TSF）
  • 4×虚拟Wi-Fi接口
  • 同时支持基础结构型网络（InfrastructureBSS）Station模式/SoftAP模式/混杂模式（ESP32-S2系列芯片在Station模式下扫描时，SoftAP信道会同时改变）
  • 天线分集
  • 802.11mcFTM
• CPU和存储：
  • Xtensa32位LX7单核处理器，主频高达240MHz
  • CoreMark分数：单核240MHz：472.73CoreMark；1.97CoreMark/MHz
  • 128KB ROM
  • 320KB SRAM
  • 16KB RTC SRAM
  • 嵌入式flash和PSRAM（不同型号有差异）
  • SPI/GSPI/OSPI接口外接多个flash和片外RAM
  • 通过cache加速flash访问
  • 支持flash在线编程（ICP）
• 高级外设接口和传感器：
  • 43×GPIO口
  • 数字接口：
    • 4×SPI
    • 1×I2S
    • 2×I2C
    • 2×UART
    • 1×RMT (TX/RX)
    • LED PWM控制器，多达8个通道
    • 4×脉冲计数器
    • 1×全速USB OTG
    • 1×DVP8/16 camera接口，与I2S共用一套硬件资源
    • 1×LCD接口（8位串口RGB/8080/6800），与SPI2共用一套硬件资源
    • 1×LCD接口（8/16/24位并口），与I2S共用一套硬件资源
    • DMA控制器
    • 1×TWA1°控制器，兼容ISO11898 - 1（CAN规范2.0）
  • 模拟接口：
    • 2×12位SAP模/数转换器，多达20个通道
    • 2×8位数/模转换器
    • 14×电容式传感GPIO
    • 1×温度传感器
  • 定时器：
    • 1×64位通用定时器
    • 1×64位系统定时器
    • 3×看门狗定时器
    • 1×超级看门狗定时器
    • 1×XTAL32K看门狗定时器
• 低功耗管理：
  • 电源管理单元
  • 超低功耗协处理器 (ULP)：
    • ULP - RISC - V协处理器
    • ULP - FSM协处理器
• 安全机制：
  • 安全启动
  • Flash加密
  • 4096位OTP，用户可用的高达1792位
  • 加密硬件加速器：
    • AES - 128/192/256 (FPS PUB 197)
    • Hash (FIPS PUB 180 - 4)
    • RSA
    • 随机数生成器 (RNG)
    • HMAC
    • 数字签名

• 通用低功耗loT传感器Hub
• 通用低功耗loT数据记录器
• 摄像头视频流传输
• OTT电视盒/机顶盒设备
• USB设备
• 语音识别
• 图像识别
• Mesh网络
• 家庭自动化
• 智能照明
• 智能插座
• 智能门锁
• 智慧楼宇
• 照明控制
• 能耗监测
• 工业自动化
• 工业无线控制
• 工业机器人
• 智慧农业
• 智能温室大棚
• 智能灌溉
• 农业机器人
• 网络音乐播放器
• 音频流媒体设备
• 网络广播
• 健康/医疗/看护
• 健康监测
• 婴儿监控器
• Wi-Fi玩具
• 遥控玩具
• 距离感应玩具
• 早教机
• 可穿戴电子产品
• 智能手表
• 智能手环
• 零售 & 餐饮
• POS系统
• 服务机器人
• 音频设备
• 触摸感应交互 - 防水功能
• 距离感应
• 滑条、滚轮设计
