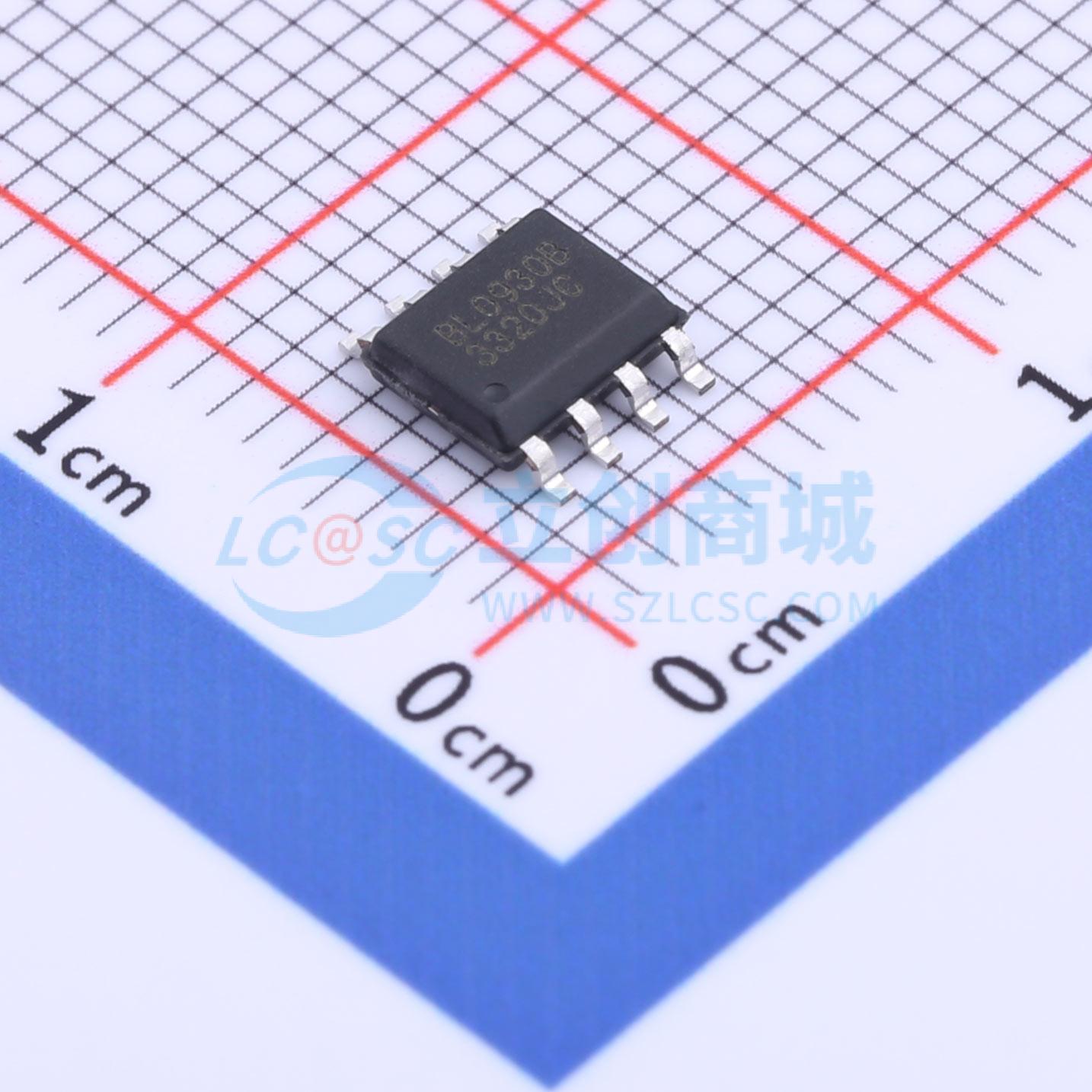

BL0930B

BL0930B集成电路是电子式电度表的核心计量芯片，它在设计上采用了过采样和数字信号处理技术，从而大大地提高了芯片的测量准确度。同时，在A/D转换后的数据均由数字电路进行运算和处理，保证了芯片的长期稳定性。基于此芯片设计的电子式电度表具有外围电路简单、精度高、稳定性好等特点，适用于单相两线电力用户的电能计量。 BL0930B对正、反向有功功率均可测量，且可将反向有功功率转换成与正向有功功率方向一致的脉冲输出。 BL0930B具有两种不同频率的脉冲输出。Pin6输出以较高频率的脉冲，用于校验和计算机数据处理，而Pin7和Pin8输出一组较低频率的脉冲，用于直接驱动步进电机，以推动计度器进行电量累积。 在BL0930B中充分考虑到兼顾电度表潜动和起动性能的不同要求，采用了合理的数字化的防潜动阀值设计，在保证可靠地防止潜动的前提下，使起动电流远低于标准要求。

• 高精度，在输入动态工作范围（500:1）内，非线性测量误差小于0.1%
• 校表过程中高稳定性，输出频率波动小于0.1%
• 精确测量正、负两个方向的有功功率，且以同一方向计算电能
• 慢速输出脉冲能直接驱动电机工作，快速输出脉冲可用于计算机数据处理
• 芯片上带参考电压源2.5V（温度系数典型值30ppm/°C）
• 芯片上带晶振时钟（芯片内置晶振）
• 单工作电源5V
• 低功耗15mW（典型值）
• 采用0.35um CMOS工艺，批量的一致性和产品可靠性得到进一步提高
