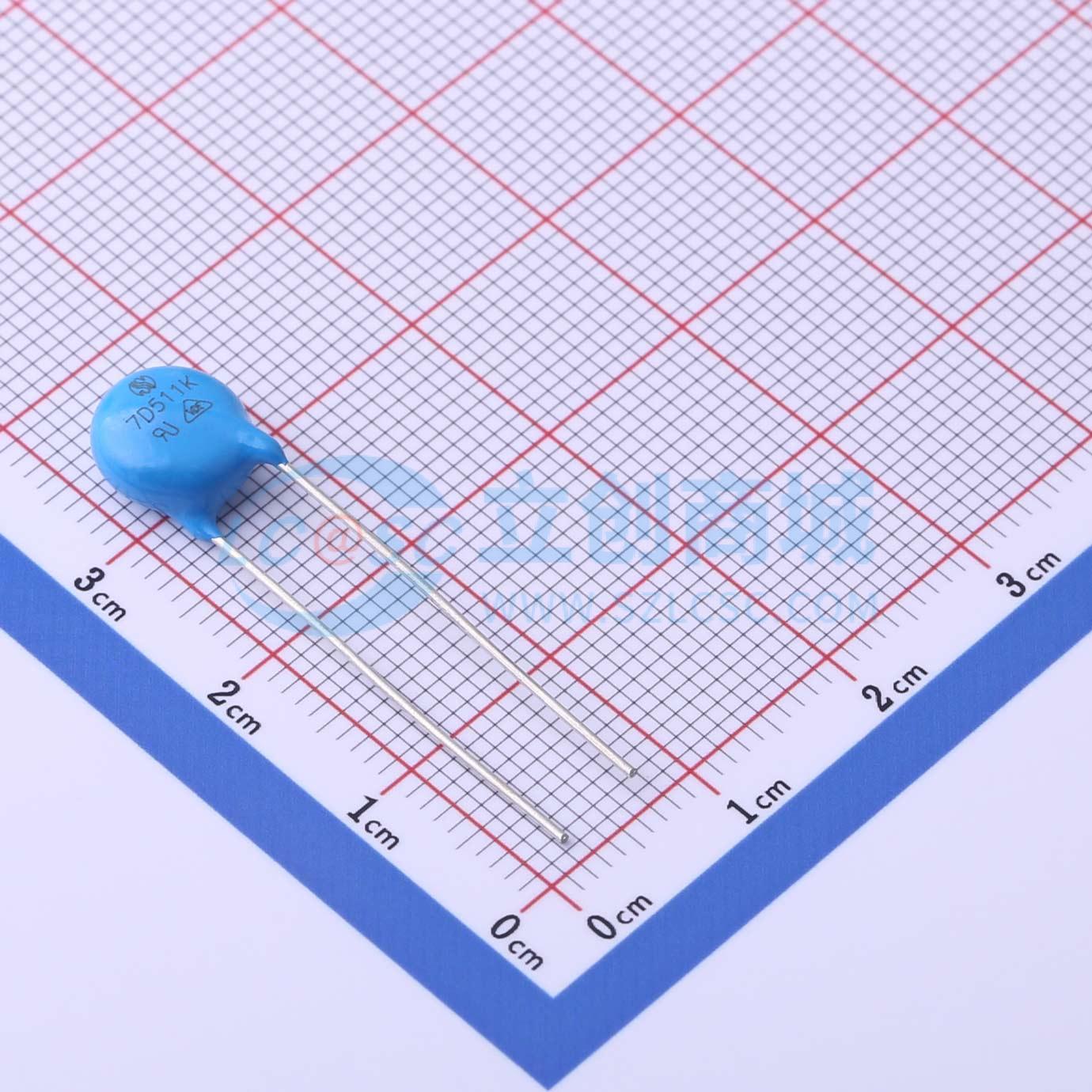

温馨提醒：图片仅供参考，商品以实物为准
7D511K
钳位电压845V 30焦耳 插件压敏电阻
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 过压保护
- 品牌名称
- SURGING(绍鑫)
- 商品型号
- 7D511K
- 商品编号
- C2839558
- 商品封装
- 插件,P=5mm
- 包装方式
- 袋装
- 商品毛重
- 0.756克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 压敏电阻 | |
| 压敏电压 | 510V | |
| 钳位电压 | 845V | |
| 工作电压(DC) | 420V |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压(AC) | 320V | |
| 峰值浪涌电流 | 1.2kA | |
| 能量 | 30J |
商品概述
该压敏电阻产品型号为7D511K，标称压敏电压V₁ₘₐ = 510V，压敏电压范围459 - 561V，最大连续交流工作电压Vₐ₍₍ₘₛ₎₎ = 320V，最大连续直流工作电压V₍₍₎₎ = 420V，漏电流Iₗ ≤ 20μA，最大限制电压Vc = 845V，通流容量Iₚₑₐₖ = 1200A。使用环境温度 - 40°C ~ +85°C，贮存温度 - 40°C ~ +125°C。主要由氧化锌瓷片、银浆、镀锡引出线和环氧树脂组成。还介绍了电气性能、机械性能、气候寿命试验等多种性能的试验方法。
商品特性
- 标称压敏电压V₁ₘₐ = 510V，压敏电压范围459 - 561V
- 最大连续交流工作电压Vₐ₍₍ₘₛ₎₎ = 320V，最大连续直流工作电压V₍₍₎₎ = 420V
- 漏电流Iₗ ≤ 20μA，测试电压420V
- 最大限制电压Vc = 845V，测试电流Iₚ = 10A (8/20S波形)
- 通流容量Iₚₑₐₖ = 1200A (8/20S波形冲击1次)
- 使用环境温度 - 40°C ~ +85°C，贮存温度 - 40°C ~ +125°C
