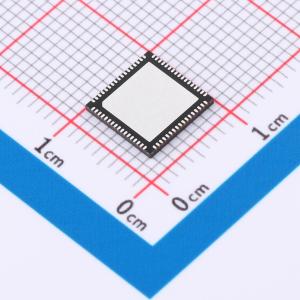

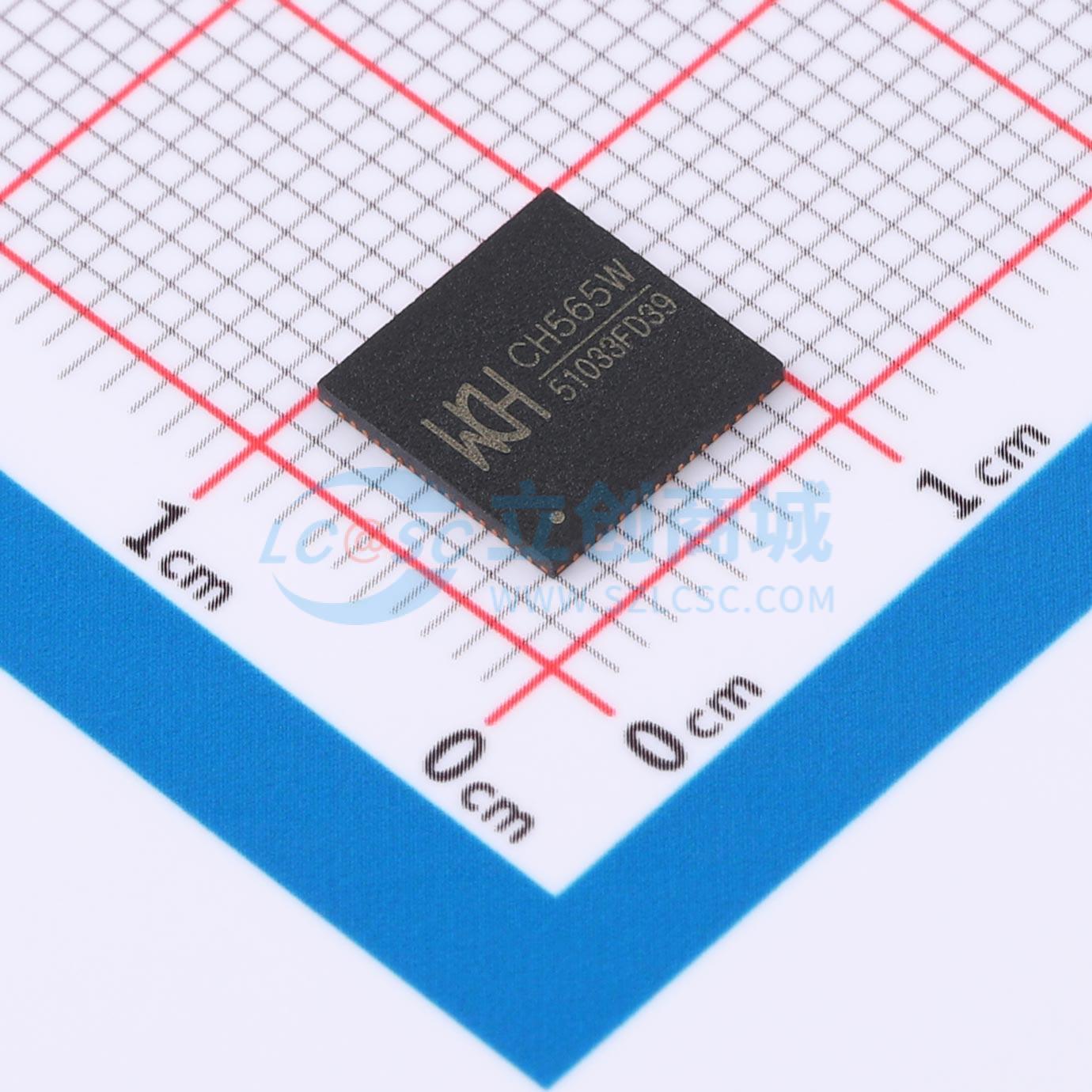

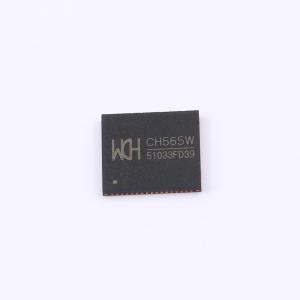

温馨提醒：图片仅供参考，商品以实物为准

CH565W

微控制器使用RISC-V3A内核支持RISC-V指令的IMAC子集

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CH569和CH565微控制器使用RISC-V3A内核，支持RISC-V指令的IMAC子集。片上采取128位数据宽度的DMA以支持多个高速外设的高带宽需求，实现大数据量的高速传输。外设包括USB3.0超速、USB2.0高速主机和设备控制器及收发器PHY、千兆以太网控制器、专用高速SerDes控制器及收发器PHY、SD/EMMC接口控制器、加解密模块、高速并行接口、数字视频接口DVP等，可广泛应用于流媒体、即时存储、超高速FIFO、通讯延长、安防监控等应用场景。
品牌名称: WCH(南京沁恒)
商品型号: CH565W
商品编号: C2838748
商品封装: QFN-68(8X8)
包装方式: 托盘
商品毛重: 1.9克(g)

商品参数

	属性	参数值
	程序存储器类型	FLASH
	I/O数量	49
	工作电压	2.3V~3.6V
	功能特性	上电复位(POR)；看门狗复位；内置通用定时器；外部管脚复位(NRST)；软件复位

商品概述

CH569和CH565微控制器采用RISC-V3A内核，支持RISC-V指令的IMAC子集。片上集成128位数据宽度的DMA控制器，以满足多个高速外设的高带宽需求，实现大数据量的高速传输。外设资源包括USB3.0超速、USB2.0高速主机和设备控制器及收发器PHY、千兆以太网控制器、专用高速SerDes控制器及收发器PHY、SD/EMMC接口控制器、加解密模块、高速并行接口、数字视频接口DVP等。

商品特性

内核支持RV32IMAC指令集组合，具备硬件乘法和除法单元
集成快速可编程中断控制器，支持快速中断响应
具备静态分支预测和冲突处理机制
采用低功耗两级流水线架构
最高系统主频为120MHz
系统存储资源包括448KB用户应用程序存储区CodeFlash、32KB用户数据存储区DataFlash、24KB系统引导程序存储区BootLoader、8KB系统非易失配置信息存储区InfoFlash
提供32/64/96KB可配置的128位宽SRAM（RAMX）以及16KB的32位宽SRAM（RAMS）
支持低功耗模式，可由部分GPIO、USB、以太网信号唤醒
集成3组26位定时器，支持定时、计数、信号捕捉、PWM调制输出；其中TMR1和TMR2支持DMA
提供4组扩展PWM输出，占空比可调
集成4组通用异步串口UART，最高波特率达7.5Mbps，兼容16C550标准，内置FIFO及多个触发级
集成2组串行外设SPI接口，支持主从模式，内置FIFO并支持DMA
提供8位数据、15位地址总线的主动并口
提供49个通用I/O端口，其中8个可配置为电平或边沿中断，支持3.3V或2.5V电平，部分引脚支持功能复用及映射
集成看门狗、SysTick、调试接口等
集成超速USB3.0控制器及内置PHY收发器，支持USB3.0 Host/Device模式、OTG功能，支持控制、批量、中断、实时/同步传输，主机支持USB3.0 HUB，支持U1/U2/U3低功耗状态
集成高速USB2.0控制器及内置PHY收发器，支持USB2.0 Host/Device模式，支持控制、批量、中断、实时/同步传输，支持数据收发双缓冲
集成千兆以太网控制器ETH，符合IEEE802.3协议规范，提供RGMII和RMII接口以连接外置PHY，支持10/100/1000Mbps传输速率
集成EMMC控制器，符合SD3.0规范的UHS-I SDR50模式并向下兼容，符合EMMC卡4.4和4.5.1规范，兼容5.0规范，支持1/4/8线数据通讯，最高通讯时钟为96MHz
集成高速并行接口HSPI，支持8/16/32位可配置数据宽度，内置FIFO，支持DMA及双缓冲收发，最快传输速度约为3.8Gbps（32位@120MHz）
集成数字视频接口DVP，支持可配置的8/10/12位数据宽度，支持YUV、RGB、JPEG压缩数据格式
集成ECEC加密模块，支持AES/SM4算法及8种组合加解密模式，支持对SRAM/EMMC/HSPI外设接口数据进行加解密
集成远距离SerDes控制器及内置PHY收发器，支持8b/10b编解码，实现1.2Gbps高速差分信号通讯，通过一对差分网线在600Mbps速率下传输距离可达90m
具备的64位ID识别号
采用QFN68封装

应用领域

流媒体
即时存储
超高速FIFO
通讯延长
安防监控

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)
	CPU内核	其他
	CPU最大主频	120MHz
	程序存储容量	448KB
