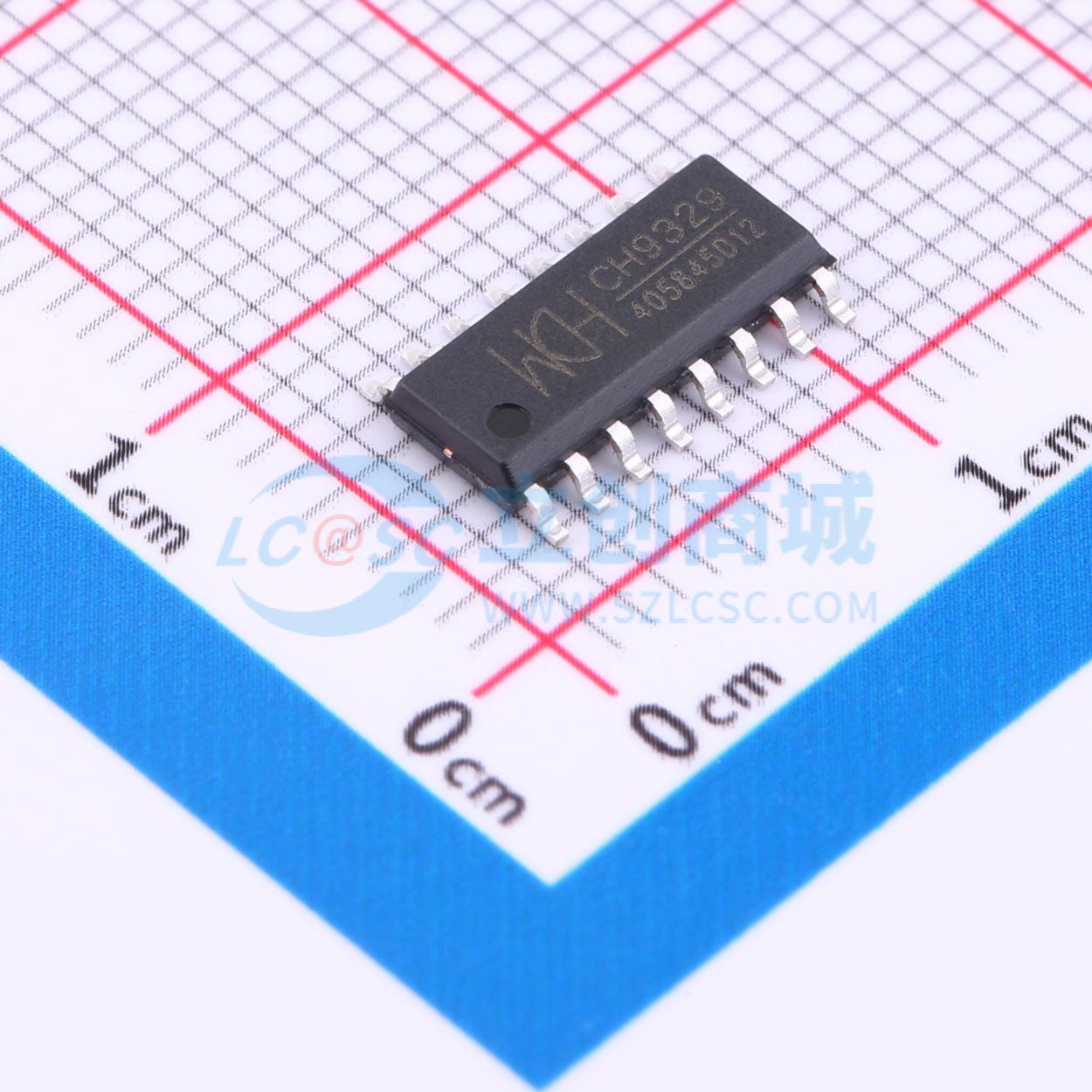

CH9329
串口转HID键盘和鼠标芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CH9329 是一款将 UART 转换为标准 USB HID 设备（键盘、鼠标、自定义 HID）的芯片。根据不同的工作模式，它可在计算机上被识别为标准 USB 键盘设备、USB 鼠标设备或自定义 HID 设备。CH9329 接收客户端发送的串口数据，并根据 HID 设备规范对数据进行打包，然后通过 USB 端口将其传输至计算机
- 品牌名称
- WCH(南京沁恒)
- 商品型号
- CH9329
- 商品编号
- C2838834
- 商品封装
- SOP-16
- 包装方式
- 管装
- 商品毛重
- 0.3127克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB转换芯片 | |
| 应用功能 | USB转HID | |
| USB协议版本 | USB 2.0 | |
| 通道数 | - | |
| 工作电压 | 3.3V；5V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 12Mbps | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 11mA | |
| 功能特性 | 可编程波特率；唤醒功能；内置时钟发生器；硬件流控支持；上电复位 |
商品概述
CH9329是一款串口转标准USB HID设备芯片，可被计算机识别为USB键盘、USB鼠标或自定义HID类设备。该芯片接收串口数据，并按照HID类规范打包后通过USB上传给计算机。用户可通过上位机软件配置芯片工作模式、串口通信模式、波特率、超时时间、VID、PID以及各种USB字符串描述符。
商品特性
- 支持12Mbps全速USB传输，兼容USB V2.0，免晶振
- 支持480Mbps高速USB 2.0传输
- 默认串口通信波特率为9600bps，支持波特率范围1200bps至115200bps
- 支持5V和3.3V电源电压
- 支持多种芯片工作模式以适应不同应用需求
- 支持多种串口通信模式，可灵活切换
- 支持普通键盘、多媒体键盘及全键盘功能
- 支持相对鼠标、鼠标和触摸屏功能
- 支持自定义HID类设备功能，可用于数据传输
- 支持ASCII码字符输入和区位码汉字输入
- 支持远程唤醒电脑功能
- 支持通过串口或USB口配置芯片参数
- 支持配置芯片的VID、PID及各种字符串描述符
- 支持配置芯片的默认波特率
- 支持配置芯片通信地址，实现同一串口挂载多个芯片
- 支持配置回车字符
- 支持配置过滤字符串以进行无效字符过滤
- 符合USB及HID类设备相关规范
- 支持CTS和RTS硬件自动流控
- 支持半双工，提供串口发送状态指示TNOW，可用于控制RS485收发切换
- 支持5路GPIO输入输出功能
- I/O独立供电，支持3.3V、2.5V、1.8V和1.2V电源电压
- 提供SOP16和QFN32无铅封装，符合RoHS标准
应用领域
- 串口设备
- USB键盘
- USB鼠标
- 自定义人机接口设备
