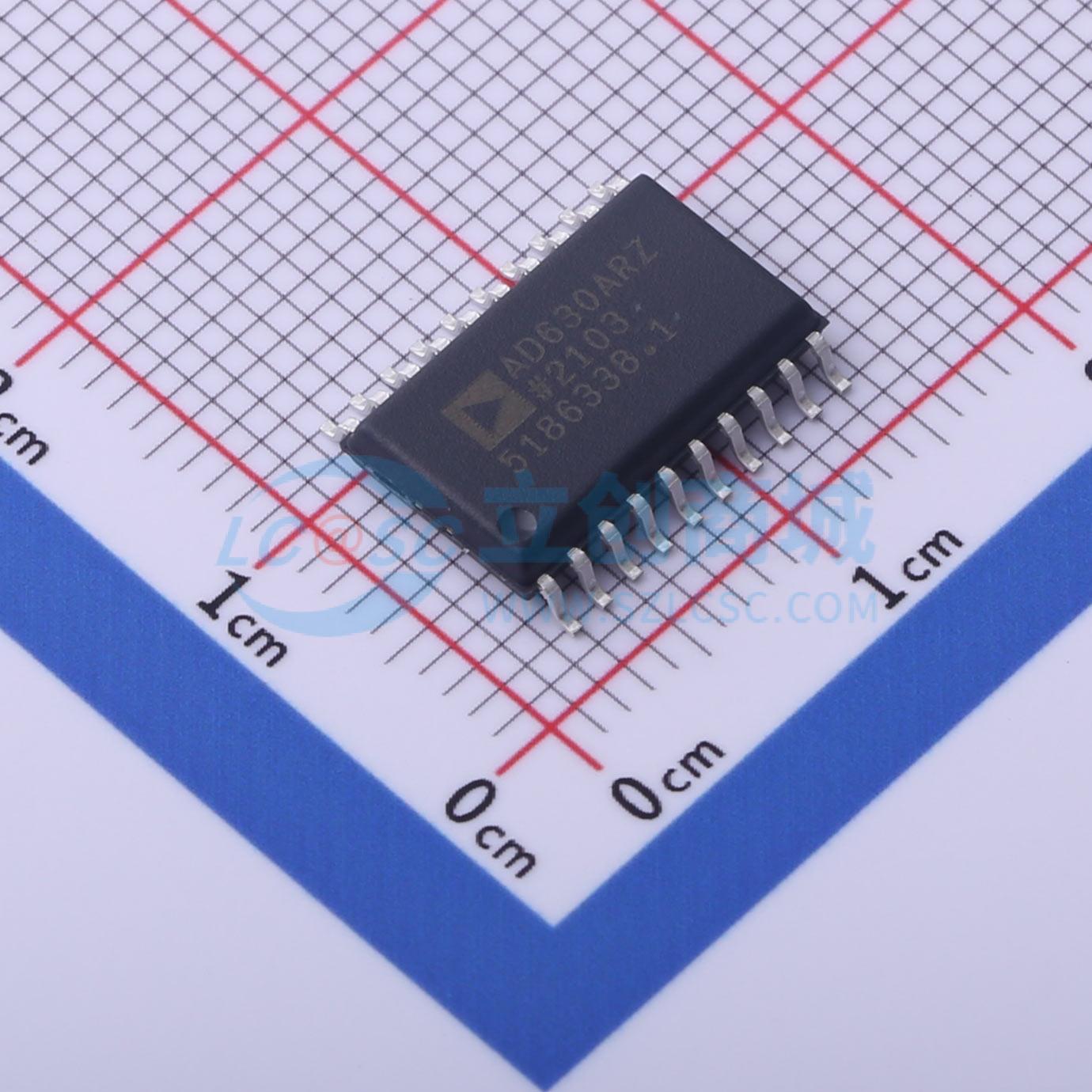

AD630ARZ-R7

AD630是一款高精度平衡调制器/解调器，它将灵活的换向架构与激光晶圆微调薄膜电阻所提供的精度和温度稳定性相结合。板载应用电阻网络可提供精度为0.05%（AD630B）的±1和±2精密闭环增益。这些电阻还可用于精确配置1、2、3或4的多路复用器增益。外部反馈可实现高增益或复杂的开关反馈拓扑。 AD630可被视为具有两个独立差分输入级和一个用于选择有源前端的精密比较器的精密运算放大器。该比较器的快速响应时间与线性放大器的高转换速率和快速稳定特性相结合，可将开关失真降至最低。 AD630用于需要宽动态范围的精密信号处理和仪器仪表应用。当在锁相放大器配置中用作同步解调器时，AD630可从100 dB的干扰噪声中恢复小信号。尽管该电路针对高达1 kHz的工作频率进行了优化，但在高达数百千赫兹的频率下也能发挥作用。 AD630的其他特性包括引脚可编程频率补偿；可选的输入偏置电流补偿电阻、共模和差分失调电压调整，以及指示两个差分输入中哪个处于激活状态的通道状态输出。

• 可从100 dB噪声中恢复信号
• 2 MHz通道带宽
• 45 V/μs转换速率
• 低串扰：1 kHz时为−120 dB，10 kHz时为−100 dB
• 引脚可编程±1和±2闭环增益
• 0.05%闭环增益精度和匹配度
• 100 μV通道失调电压（AD630）
• 350 kHz全功率带宽
• 提供芯片

• 平衡调制与解调
• 同步检测
• 相位检测
• 正交检测
• 相敏检测
• 锁相放大
• 方波乘法
