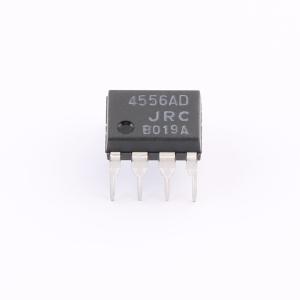

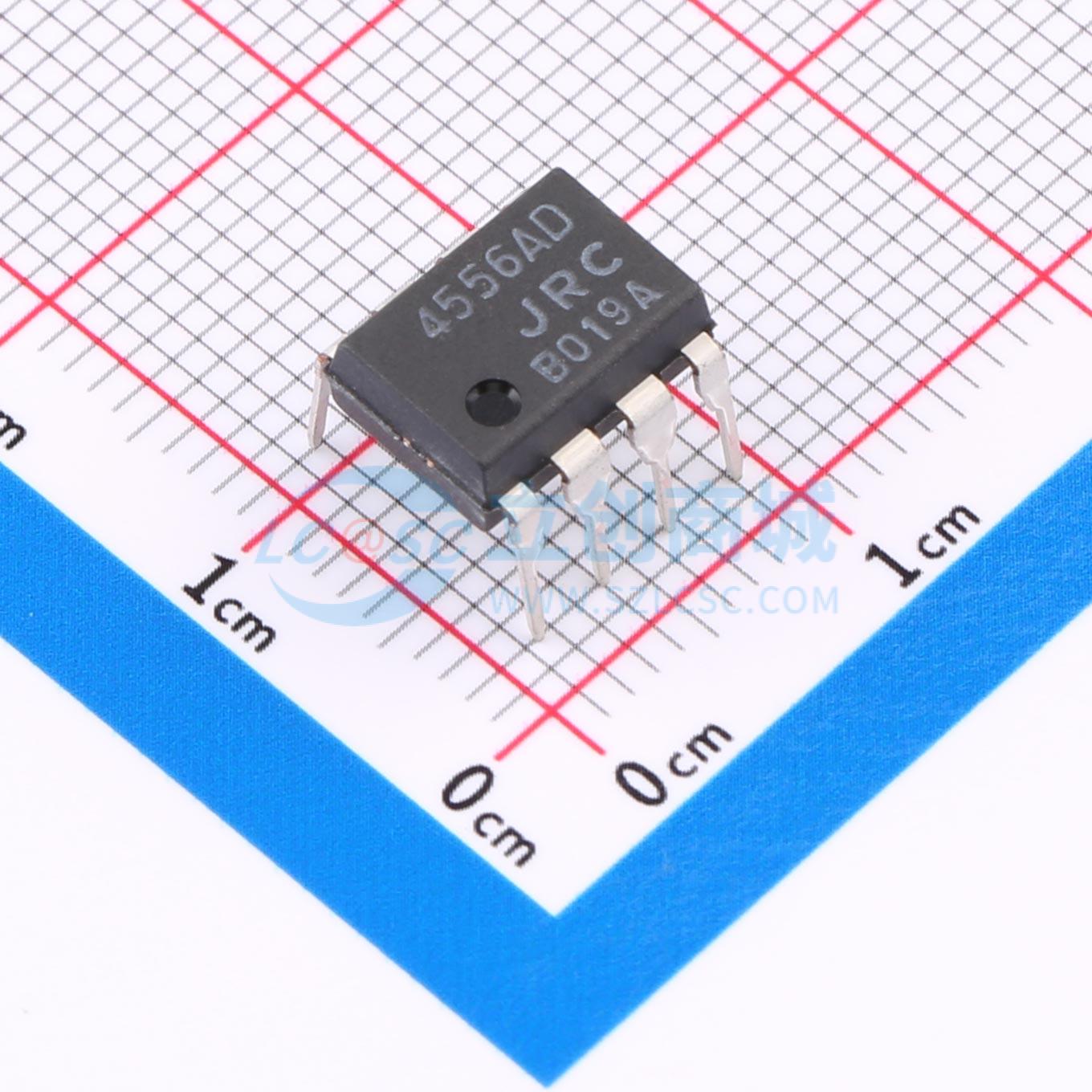

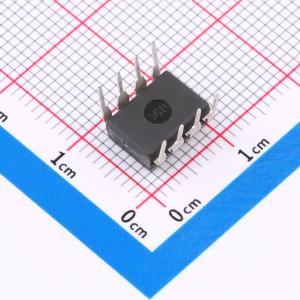

NJM4556AD

双路大电流运算放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NJM4556A 集成电路是一款高增益、高输出电流双路运算放大器，能够驱动 ±70 mA 电流至 150Ω 负载（输出电压为 ±10.5 V），并可在低电源电压（V± = ±2 V 左右）下工作。NJM4556A 集成了广受欢迎的 NJM4558 的众多功能，并能够驱动 150Ω 负载。
品牌名称: JRC
商品型号: NJM4556AD
商品编号: C2838125
商品封装: DIP-8
包装方式: 管装
商品毛重: 0.8克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	双路
	最大电源宽度(Vdd-Vss)	36V
	轨到轨	-
	增益带宽积(GBP)	8MHz
	输入失调电压(Vos)	500uV
	输入失调电压温漂(Vos TC)	-
	压摆率(SR)	3V/us
	输入偏置电流(Ib)	50nA

	属性	参数值
	输入失调电流(Ios)	5nA
	噪声密度(eN)	-
	共模抑制比(CMRR)	90dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	9mA
	输出电流	70mA
	工作温度	-40℃~+85℃
	双电源(Vee~Vcc)	-18V~-2V；2V~18V

商品概述

NJM4556A集成电路是一款高增益、高输出电流的双运算放大器，能够向150Ω负载提供±70 mA的驱动电流（输出电压为±10.5V），并可在低电源电压（V± = ±2V及以上）下工作。NJM4556A集成了广受欢迎的NJM4558的诸多特性，同时具备驱动150Ω负载的能力。此外，NJM4556A的宽带宽、低噪声、高转换速率和低失真特性使其非常适合用于众多音频、电信和仪器仪表应用。

商品特性

工作电压（±2V ~ ±18V）
高输出电流（Δ[I₀] = 70 mA）
转换速率（典型值为3V/μs）
增益带宽积（典型值为8MHz）
等效输入噪声电压（典型值为10nV/√Hz）
封装外形：DIP8、DMP8、SIP8、SSOP8
双极技术
