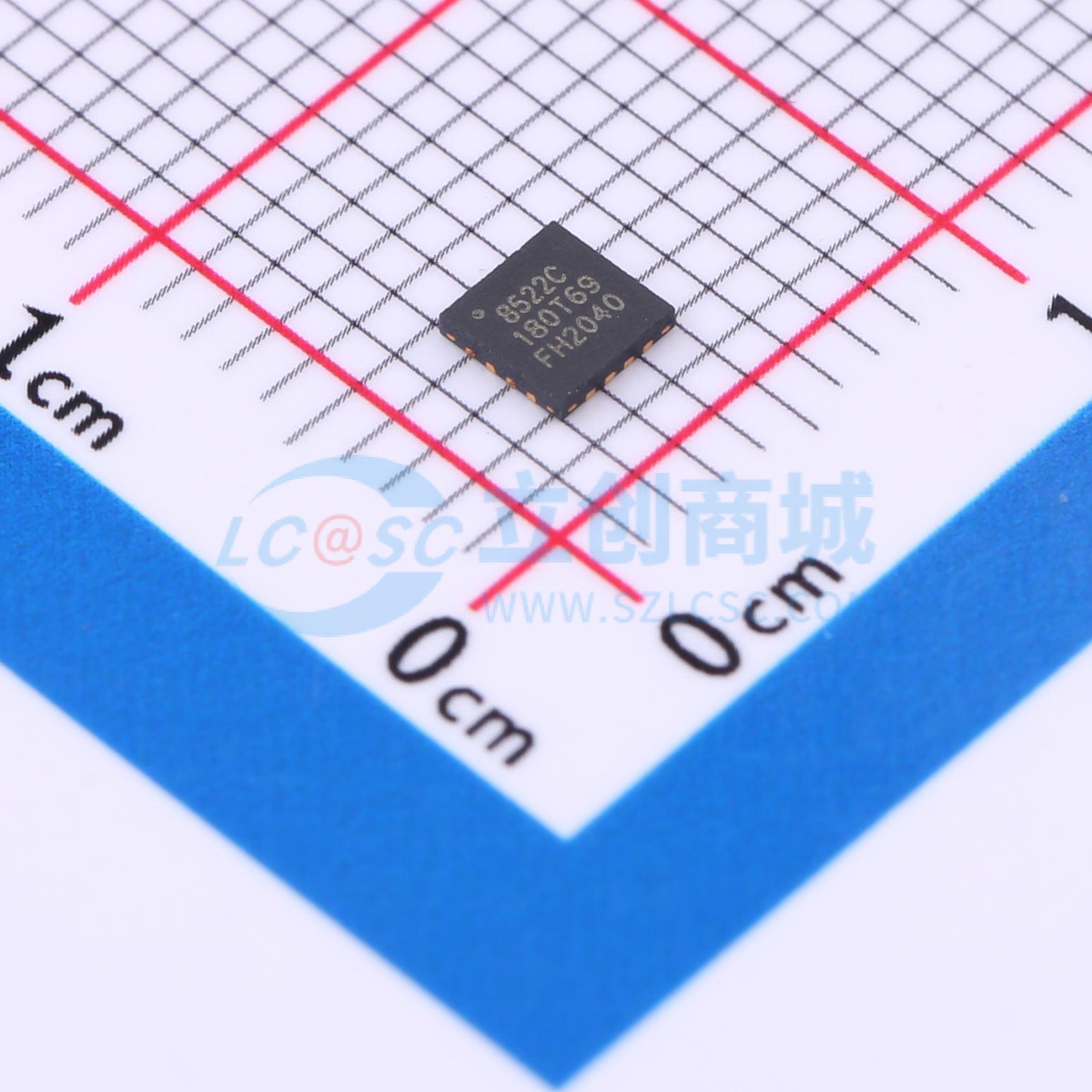

KCT8522C
KCT8522C
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- KCT(康希)
- 商品型号
- KCT8522C
- 商品编号
- C2837694
- 商品封装
- QFN-16-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.124克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RF其它IC和模块 | |
| 应用领域 | 802.11ac | |
| 功能 | 前端 |
| 属性 | 参数值 | |
|---|---|---|
| 频率范围 | 5.15GHz~5.85GHz | |
| 电源电压 | 4.5V~5.5V | |
| 工作温度 | -40℃~+85℃ |
商品概述
KCT8522C是一款高度集成的射频前端集成电路，集成了工作在5.15 - 5.85GHz频段的IEEE 802.11a/n/ac无线局域网（WLAN）系统所需的关键射频功能。KCT8522C将高效、高线性功率放大器（PA）、带旁路功能的低噪声放大器（LNA）、相关匹配网络、本振（LO）抑制和谐波滤波器集成于单一器件中。 KCT8522C具有简单的低压控制逻辑，且所需的外部元件极少。此外，还集成了功率检测器，可精确监测功率放大器的输出功率。 KCT8522C采用紧凑、薄型的3×3×0.55mm 16引脚QFN封装。KCT8522C是实现支持包括802.11a/n/ac在内的多标准5GHz高功率WLAN系统的理想射频前端解决方案。
商品特性
- 集成高性能5GHz功率放大器、带旁路功能的低噪声放大器和收发（T/R）开关
- 输入和输出完全匹配
- 集成功率检测器
- 发射增益：29dB
- 接收增益：13dB
- 输出功率：在误差向量幅度（DEVM）为3.8%、甚高速（VHT）80/MCS9、5V条件下为+21 dBm
- 输出功率：在DEVM为3%、高速（HT）40/MCS7、5V条件下为+22.5dBm
- 所有引脚均具备静电放电（ESD）保护电路
- 射频端口直流去耦
- 所需外部元件极少
- 小封装：QFN16 3mm x 3mm x 0.55mm（湿度敏感度等级3，根据JEDEC J-STD-020标准，最高可承受260℃）
- 符合RoHS和REACH标准
应用领域
- 802.11ac Wi-Fi设备
- 平板电脑/移动互联网设备（MIDs）
- Wi-Fi媒体网关
- 消费电子产品
- 笔记本电脑/上网本/超极本
- 接入点/路由器
- 机顶盒/无线网络电视（IPTV）
- 其他5GHz工业、科学和医疗（ISM）频段平台
