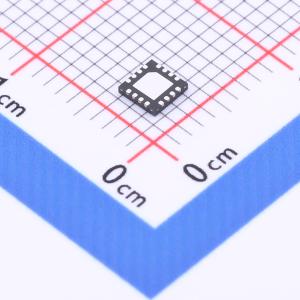

KCT8226D

2.4GHz高功率WLAN 802.11ac射频集成电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 完全集成的射频前端IC。PA + LNA + 旁路 + 收发开关。IEEE 802.11b/g/n/ac无线局域网系统。2.4~2.5GHz工作频率
品牌名称: KCT(康希)
商品型号: KCT8226D
商品编号: C2837695
商品封装: QFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.138克(g)

商品概述

完全集成的RF前端IC PA + LNA +旁路+ T/R开关 IEEE 802.11b/g/n/ac WLAN系统 2.4~2.5GHz工作

集成高性能2.4GHz PA，带旁路的LNA和T/R开关全匹配输入和输出集成功率检测器输出功率：+21.5dBm @ DEVM |=-35dB, HT40/MCS9 输出功率：+22.5dBm @ DEVM |=-30dB, HT20/MCS7 发射增益：27.5dB 接收增益：16.5dB 高性能SP3T开关以支持WiFi/蓝牙功能所有引脚上的ESD保护电路所需外部元件最少小封装：QFN 16引脚，3x3x0.55mm（MSL3，按照JEDEC J-STD-020标准260°C）

应用领域

支持802.11b/g/n/ac的机顶盒、网络和电脑系统
PC卡、PCMCIA卡、迷你卡和半迷你卡
具有WLAN功能的无线视频系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

近期成交1单

	属性	参数值
	商品目录	RF其它IC和模块
	应用领域	WLAN

	属性	参数值
	功能	Bypass；LNA；PA
	频率	2.4GHz~2.5GHz
