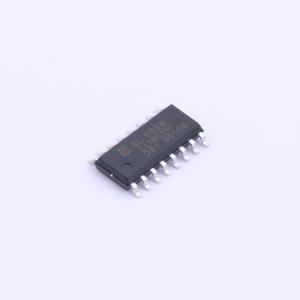

BL0939

BL0939 是一颗内置时钟免校准电能计量芯片，适用于单相多功能电能表、智能插座、智能家电、电动自行车充电桩等应用，具有较高的性价比。 BL0939 集成了3 路高精度Sigma-Delta ADC，可同时测量2 路电流、1 路电压。 BL0939 能够测量电流、电压有效值、有功功率、有功电能量等参数，可输出快速电流有效值（用于漏电监控或过流保护），以及温度检测，波形输出等功能，通过UART/SPI 接口输出数据，能够充分满足智能插座、智能家电、单相多功能电能表、电动自行车充电桩及用电信息大数据采集等领域的需要。 BL0939 具有专利防潜动设计，配合合理的外部硬件设计，可确保在无电流时噪声功率不被计入电能脉冲。

• 三路独立的Sigma-Delta ADC，用于测量两路电流和一路电压。
• 电流有效值范围（10mA~35A）@1mohm
• 有功电能（1w~7700w）@1mohm@220V
• 可输出电流、电压有效值，快速电流有效值，有功功率，电流电压波形相角
• 批次出厂增益误差小于1% ，外围元件满足一定条件下可以免校准
• 两路电流通道均具备漏电/过流监控功能，监控阈值及响应时间可设置
• 电压过零信号输出
• 内置波形寄存器，可输出波形数据用于负载类型分析
• 集成温度传感器，满足产品本身过温监控、大电流节点预设温度报警、环境温度测量等需求
• 集成SPI（最快速率支持900KHz）/UART（4800bps）通信方式，UART 支持多芯片带地址通信（SSOP20L封装）
• 内部电源掉电监测，低于2.7V 时，芯片进入复位状态。
• 内置1.218V 参考电压源
• 内置振荡电路，时钟约4MHz
• 芯片单工作电源3.3V，低功耗10mW（典型值）

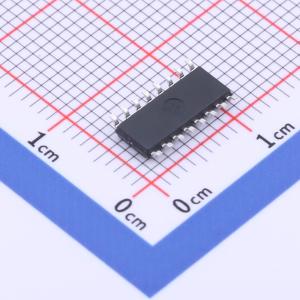

• SSOP20L/SOP16L 封装

• 单相多功能电能表
• 智能插座
• 智能家电
• 电动自行车充电桩
• 用电信息大数据采集
