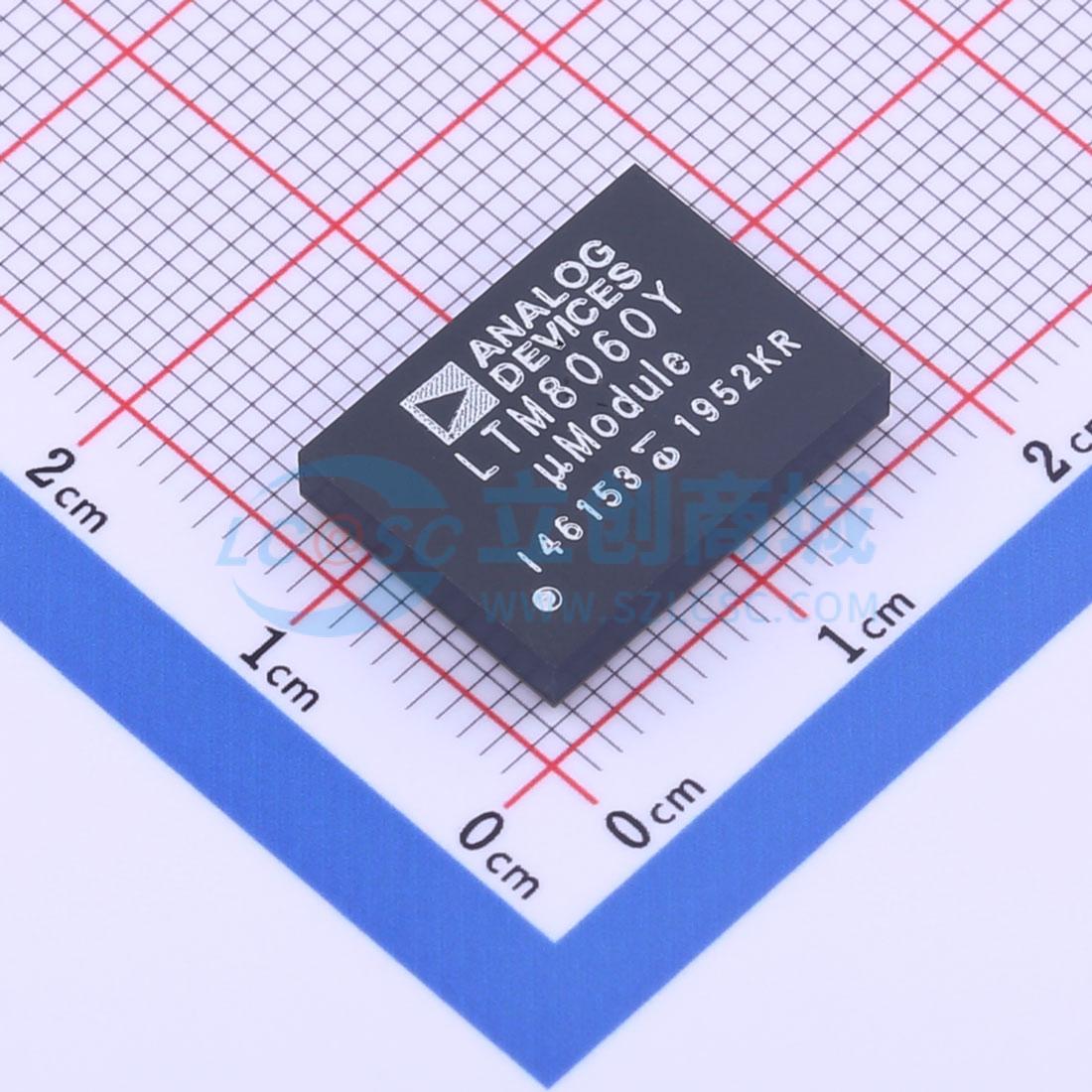

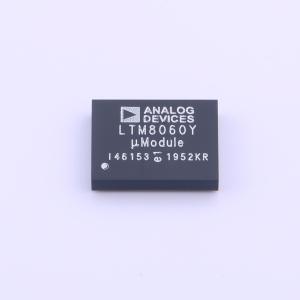

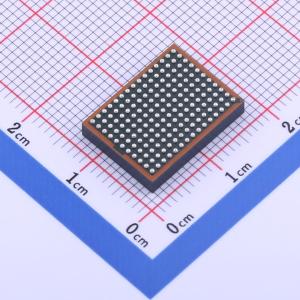

温馨提醒：图片仅供参考，商品以实物为准

LTM8060IY#PBF

具有可配置3A输出阵列的四通道40VIN Silent Switcher uModule稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LTM8060 是一个四通道 40V 输入、3A 输出的降压 Silent Switcher μModule 调节器,具有低噪声 Silent Switcher 架构,支持宽输入电压范围和宽输出电压范围。该器件包括控制器、功率开关、电感器和支持组件,支持输出电压从 0.8V 到 8V 的调节,开关频率范围为 200kHz 到 3MHz。每个通道的输出电流可达 3A,支持多相或多 μModule 并联以增加输出电流。LTM8060 采用紧凑的 11.9mm x 16mm x 3.32mm 塑封球栅阵列 (BGA) 封装,适用于自动表面贴装设备。LTM8060 支持多种应用,包括自动化测试设备、工业电源和医疗设备。
品牌名称: ADI(亚德诺)
商品型号: LTM8060IY#PBF
商品编号: C2836757
商品封装: BGA-165
包装方式: 托盘
商品毛重: 2.16克(g)

商品参数

商品概述

LTM8060 是一款四通道、40VIN、3A 降压型 Silent Switcher μModule 稳压器。Silent Switcher 架构可将 EMI 降至最低，同时在高达 3MHz 的频率下实现高效率。该封装内包含控制器、功率开关、电感器和支持组件。LTM8060 可在较宽的输入电压范围内工作，支持 0.8V 至 8V 的输出电压，开关频率范围为 200kHz 至 3MHz，每个参数均可通过单个电阻设置。完成设计仅需大容量输入和输出滤波电容。 LTM8060 采用紧凑型（11.9mm x 16mm x 3.32mm）塑封球栅阵列（BGA）封装，适用于标准表面贴装设备进行自动化组装。LTM8060 提供含铅（BGA）或符合 RoHS 标准的版本。 LTM8060 的输出可并联成阵列，实现高达 12A 的输出能力。

商品特性

四个完整的降压型开关电源
低噪声 Silent Switcher 架构
符合 CISPR22 B 级标准
符合 CISPR25 5 级标准
宽输入电压范围：3V 至 40V
宽输出电压范围：0.8V 至 8V
在 12VIN、3.3V0UT、TA = 80℃ 条件下，每通道连续输出电流为 3A
在 12VIN、3.3V0UT、fSW = 2MHz、TA = 60℃ 条件下，每通道连续输出电流为 4A
多相或多 μModule 可并联以增加输出电流
低热阻，θJA = 9℃/W，θJCtop = 4.2℃/W，θJCbot = 1.6℃/W
可选开关频率：200kHz 至 3MHz
紧凑型封装

应用领域

自动化测试设备
工业电源
医疗设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(250个/托盘，最小起订量 1 个)

个

起订量：1 个250个/托盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3V~40V
	输出电压	800mV~8V
	输出电流	3A
	开关频率	200kHz~3MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	-
	输出通道数	4
	拓扑结构	降压式
	静态电流(Iq)	8uA
	开关管(内置/外置)	内置
	输出类型	可调
