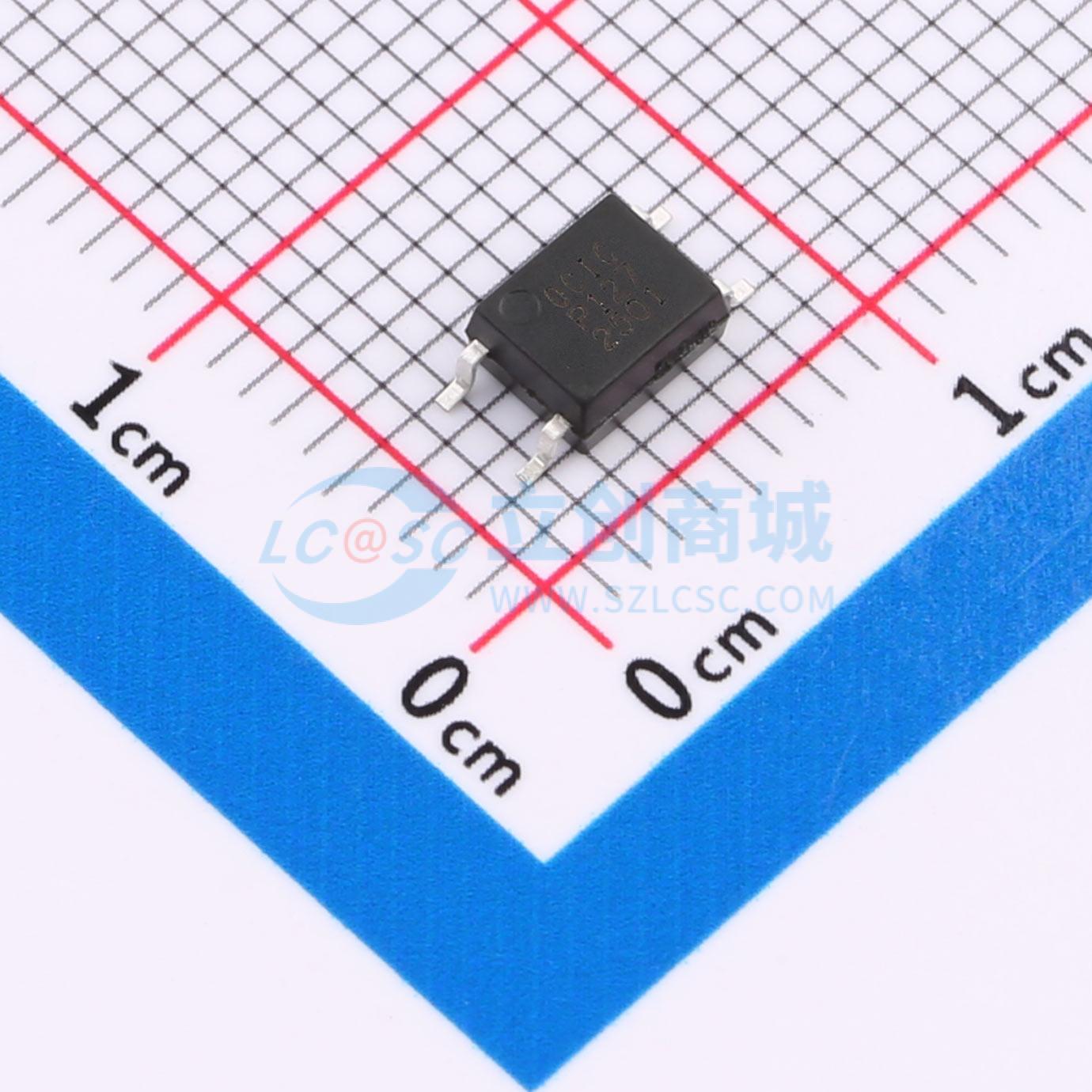

温馨提醒：图片仅供参考，商品以实物为准

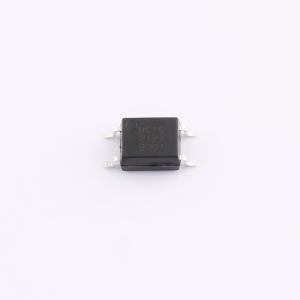

CYTLP127(TP)
DC输入 隔离电压(rms):3750V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CYTLP127是一款小型贴片的光耦产品，适用于表面贴片组装。CYTLP127由砷化镓红外发光二极管与带积分基极-发射极电阻的达林顿光电晶体管组成的高压光电耦合器，VCEO达到300V以上。
- 品牌名称
- OCIC(卓睿科)
- 商品型号
- CYTLP127(TP)
- 商品编号
- C2836429
- 商品封装
- SOP-4-2.54mm
- 包装方式
- 编带
- 商品毛重
- 0.193克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 晶体管输出光耦 | |
| 输入类型 | DC | |
| 输出类型 | 达林顿晶体管 | |
| 正向压降(Vf) | 1.15V | |
| 输出电流 | 150mA | |
| 隔离电压(Vrms) | 3.75kV | |
| 直流反向耐压(Vr) | 6V | |
| 负载电压 | 300V | |
| 输出通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 集射极饱和电压(VCE(sat)) | - | |
| 上升时间(tr) | 40us@10mA,100Ω | |
| 下降时间 | 15us@10mA,100Ω | |
| 工作温度 | -55℃~+110℃ | |
| 电流传输比(CTR)最小值 | 1000% | |
| 电流传输比(CTR)最大值/饱和值 | 4000% | |
| 总功耗(Pd) | 200mW | |
| 正向电流(If) | 16mA | |
| 功能特性 | 达林顿输出结构 |
商品概述
CYTLP127是一款小型贴片的光耦产品，适用于表面贴片组装。CYTLP127由砷化镓红外发光二极管与带积分基极 - 发射极电阻的达林顿光电晶体管组成的高压光电耦合器，VCEO达到300V以上。
商品特性
- 集电极 - 发射极电压: 300 V (Min.)
- 电流传输比: 1000% (Min.)
- 输入 - 输出隔离电压 Viso = 3750 Vrms (min.)
- UL认证 (NO.:E497745)
- 符合EU REACH和RoHS
- CQC认证 (NO:CQC20001238559)
应用领域
- 开关电源，智能仪表
- 工业控制，测量仪器
- 复印机等办公设备
- 家用电器：如空调、风扇、热水器等
